XJGA系列中型智能圆图数显记录调节仪是目前新一代的智能化仪表，由于把目前国际上较新科技术，巧妙地应用于本仪表中,从而解决了智能仪表长期存在的高价格问题，本仪表有极高的价格性能比。本仪表采用具有国际水平的的开关电源，在抗各种电源干扰方面有了很大提高，且能在交流电压波动极宽的地区正常工作，仪表结构采用积木形式，改变了传统制造工艺，使仪表构件减少，从而提高了仪表的可靠性，本仪表除了传统的记录功能外，增加了数字显示使仪表的测量值一目了然。该仪表使用面广，可供冶金、化工、石油和电站……等工矿企业及科研单位作自动测量记录或调节各种参量用。

其特点如下：

●适用于目前任何一种新旧标准和国际标准，同时还适合用非标的热电偶，热电阻等传感器。同时也同时也适用于任何一种湿度、压力、流量、液位、称量等传感器或变送器及任何一种标准或非标准电压或电流。

●全自动数学冷端补偿。

●自动稳定系统。

●先进的数字化调校及设定系统，完全革除了电位器等调整器件，使仪表在精度、抗震、稳定性、可靠性方面都得到根本改善。

●为适应国内外的特殊环境，本仪表采用具有国际水平开关电源，在抗各种电源干扰的方面有了很大提高，且能在交流86-264伏极宽的电压范围内正常工作。

●仪表结构采用高科技整体固化形式，改变了传统的拼接工艺，式仪表构件减少到较低限度，且吧大圆（XBJ系列）及新、老中圆（XZE.EGS.XGJ系列）等四大系列的圆图记录仪额度全部优点、规格、品种及三种安装孔尺寸（260×260；280×280；378×378）溶集于XJGA系列中，用户可不更换原有的控制屏幕，不改变原有的安装开孔尺寸，就能使用较新潮的XJGA系列智能圆图数显记录（调节）仪。

●本仪表除了传统的记录功能外，增加了数字显示，使仪表的测量值一目了然。

●本仪表备有直流24V电源输出，可供各种变送器使用。

●本仪表属智能傻瓜型。操作与维修参阅使用说明书后边知。无需进行专业培训。

主要技术指标：

仪表精度：数显0.5﹪±1个字；记录±1.0﹪

显示方式：4位0.8时，LED数字显示

记录有效宽度：87.5㎜

行程时间：≤5秒

走纸速度：24小时/周

设定范围：全量程0～100﹪

设定精度：0.5﹪

输出接点容量：交流220V1A（交流无感负载）　直流50V1A（纯阻负载）

工作环境：温度0～50℃　相对湿度≤90﹪

电源电压：交流AC220V（＋10～－20）﹪　　50Hz±5﹪

消耗功能：≤18VA

仪表重量：≤8㎏

外形尺寸：288×288×180㎜

表盘开孔尺寸：260×260㎜

（开孔尺寸280×280；378×378㎜配有附件均能安装）

型号与规格：

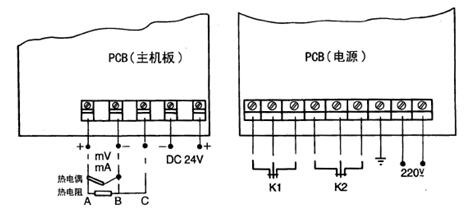

接线端子图

· 打开仪表门及摇架见下图：

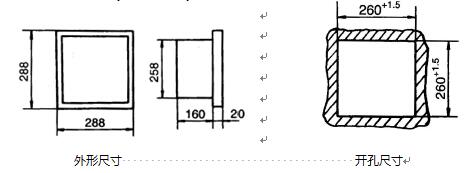

· 外形及开孔尺寸：（单位：mm）
