XFJ系列中型长图自动平衡记录(调节)仪

  • 产品简介:
    XFJ系列中型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

  XFJ系列中型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。

●中型长图记录仪表体积小,重量经,安装在控制屏上可节省屏面,便于实现集中控制。

●仪表整个机架安装在带有滚珠结构的底板上,可以灵活地进拉出,维护和检修十分方便。

主要技术指标:
指示基本误差:±0.5%

记录基本误差:±1%

回差:0.25%

消耗功率:40W

标尺刻度长:180mm

电源:AC 220V 50Hz     允许电压变动:10%~ -15%

工作环境条件:温度:0~50℃

       相对湿度:10%~90%

重量:<18kg

型号表示:
□□□□-□□□

□ 产品类别

X 显示仪表

□ 产品名称

W)电位差计
Q)平衡电桥

□□ 产品特征

FJ)中型长图

□ 记录、调节形式

1)单笔划线记录

3)多点打印记录

□□ 附加装置名称

00)无附加装置

01)带表面定值电接点

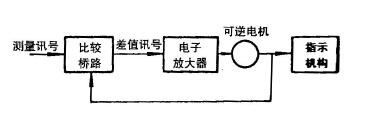

原理框图:




型号规格:
本系列仪表,配合各种附加装置,不仅对被测参数进行自动测量、指示和记录,还能实现自动控制和调节。

型号规格如下:

型号记录点数及其附加装置规格
XWFJ-100
XQFJ-100
单笔

全行程时间2.5s
 记录纸速度:50、400、800mm/h
多点打印周期5s

XWFJ-300
XQFJ-300
6,12点
XWFJ-101
XQFJ-101
单笔
带表面定值

全行程时间2.5s
 记录纸速度:50、400、800mm/h
给定值的设定范围标尺的5%-95%
仪表接点数为2个多点打印周期5s
XWFJ-301/XQFJ-301型仪表也可与JD-106型继电器箱配套使用。

XWFJ-301
XQFJ-301
6,12点
带表面定值


测量范围:

● 电位差计:

变送器种类分度号测量范围
铜热电阻E0-300℃
0-400℃
0-600℃
0-800℃
200-600℃
400-800℃
镍鉻-镍硅K0-600℃
0-800℃
0-1000℃
0-1200℃
0-1300℃
400-800℃
500-1000℃
600-1200℃
铂铑10-铂S0-1400℃
0-1600℃
600-1600℃
铂铑30-铂铑6B0-1600℃
0-1800℃
透镜式辐射传感器F10-1800℃
600-1200℃
F2700-1400℃
900-1400℃
900-1800℃
1100-2000℃
1200-1800℃
直流电动势mV0-10
0-20
0-50
0-100
‐1-4
‐5-5
‐10-10
‐50-50
‐100-100
直流电流mA0-10
4‐20


● 平衡电桥:

变送器种类分度号测量范围℃
铜热电阻Cu50
(R0=50Ω)
0-30
0-50
0-100
Cu100
(R0=100Ω)
0-30
‐50-50
‐50-100
铂热电阻PT100
(R0=100Ω
0-50
0-100
0-150
0-200
0-300
0-400
0-500
200-400
200-500
‐50-50
‐50-100
‐100-50
‐100-100
‐150-150
‐200-50
‐200-500

注:如需要测量范围一类表以外的特殊分度号,请在订货时协商,并需提供分度号的计算数据及确定选用记录纸的相应规格。

接线端子:

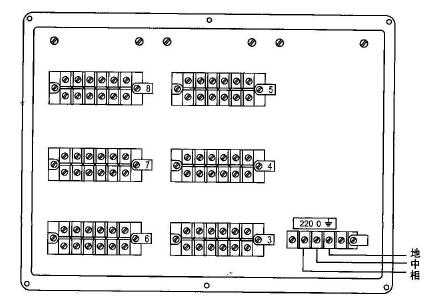

● XWFJ、XQFJ系列仪表接线端子分布图:


其中6,7,8为信号部分,3,4,5为控制部分。

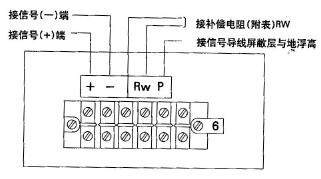

● XWFJ-100、XQFJ-100型单笔仪表外接线端子图:

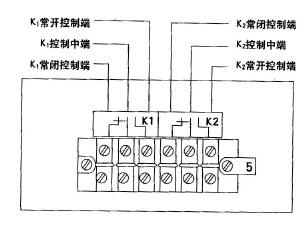

●XWFJ-101、XQFJ-101型 单笔仪表控制部分接线端子图:

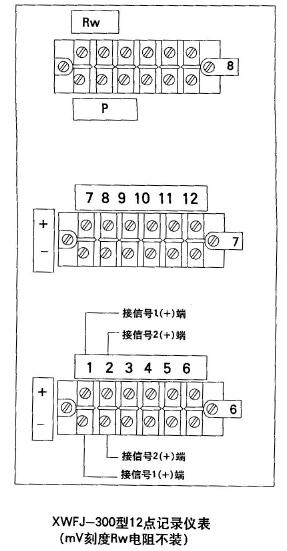

●XWFJ-300、XQFJ-300型仪表外接线端子图





5a2b5dc7e73e1b864356d43a57fe21bf (2).jpg

XWFJ-300型6点记录仪表(mV刻度 Rw电阻不装)

0c55e3b0665b23b884ffd0da47f152fd (1).jpg


XQFJ-300型6点记录仪表

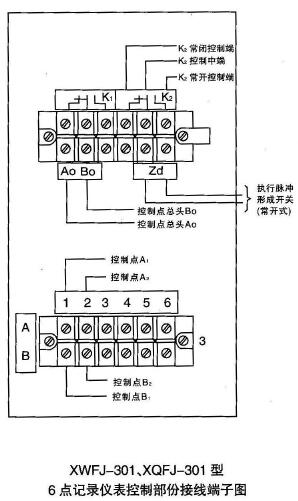

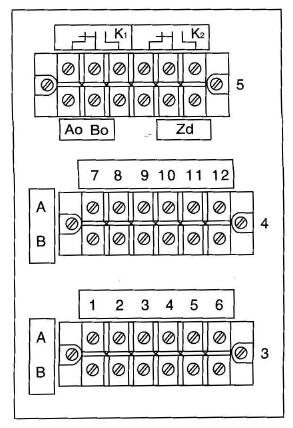

●XWFJ-301、XQFJ-301型控制部分接线端子图

(信号部分接线端子图同XWFJ-300、XQFJ-300型)

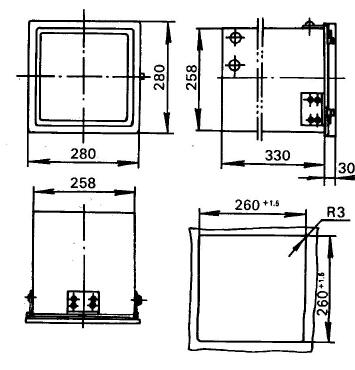

外形及开孔尺寸    单位:mm



订货须知

● 订货时请注意下列各项内容:

型号

分度号

测量范围

记录点数

● 举例:

XWFJ-101

K

0~600℃

6点
