XCJ系列大型长图自动平衡记录(调节)仪

  • 产品简介:
    XCJ系列大型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

  XCJ系列大型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。

● 本系列仪表品种齐全,有单笔、双笔、多点各种类型的附加装置。仪表具有满行程时间快,灵敏度高的优点。

● 记录纸速度,可在30~1200mm/h的范围内选择;记录纸可见长度达200mm。

● 采用塑料笔尖,使用方便,划线流利;多仪表分色或字符打印,便于识别。

● 仪表采用组合装配结构,便于维护和检修。



主要技术指标:

电源:220V 50Hz       允许电压变动:10%~-15%

工作环境条件:温度:0~50℃

       相对湿度:10﹪~90﹪

指示基本误差:±0.5%

记录基本误差:±1.0%

回差:0.25%

消耗功率:单笔、多点仪表<40W

     双笔仪表<80W

标尺刻度长:250mm

重量:单笔、多点仪表<26kg

双笔仪表<32kg

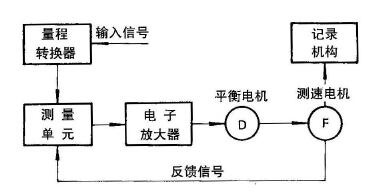

工作原理:



型号表示:

□□□□□—□□□□

□ 产品类型

X)显示仪表

□ 产品名称

W)电位差计

Q)平衡电桥

□□ 产品特征

CJ)大型长图

□ 记录、调节形式

1)单笔、划线

2)双笔、划线

3)多点打印

4)带自动PID调节装置

□□□□ 附加装置名称

00)无附加装置

01)带表面定值电接点

01C)表面定值电接点装置(温差电桥)

02)带表内定值电接点

05)带量程扩展

07)自动变速和自动起停

14)多点各定值


型号规格:

本系列仪表,配各种附加装置,不仅对被测信号进行自动测量、指示和记录,还能实现自动控制和调节。


型号规格如下:


型号

记录点数及其附加装置

规格

XWCJ-100
XQCJ-100

单笔

全行程时间2.5s或5s
记录纸速度:30,60,120,300,600,1200或
300,600,1200,3000,6000,2000mm/h

XWCJ-200
XQCJ-200

双笔

XWCJ-300
XQCJ-300

6点、12点

全行程时间2.5s  打印周期5s
记录纸速度:30,60,120,300,600,1200mm/h

XWCJ-101
XQCJ-101

单笔带表面值

全行程时间5s

记录纸速度:30,60,120,300,600,1200mm/h(打印周期10s)

设定范围为标尺的5%-95%

XWCJ-301
XQCJ-301

6,12点带表面定值

XWCJ-102
XQCJ-102

单笔带表面定值

全行程时间5s

记录纸速度:30,60,120,300,600,1200mm/h(打印周期10s)

带接点2个,特殊定货可带1-4个双笔仪表:主笔带接点,副笔不带接点,或主、副笔均带接点,多点仪表只带二个接点。

XWCJ-202
XQCJ-202

双笔带表面定值

XWCJ-302
XQCJ-302

6,12点带表面定值

XWCJ-314
XQCJ-314

6、12点带多点
各定值调节与
报警装置

全行程时间5s  打印周期:10s

记录纸速度:30,60,120,300,600,1200mm/h

能对每一点参数可以任意定值。定值范围为标尺的5%-95%,仪表还带JD-106型继电箱,6点仪表一只,12点仪表二只。


型号

记录点数及其附加装置

规格



XWCJ-105

单笔带量程扩展

全行程时间5s

多点打印周期10s

记录纸速度:30,60,120,300,600,1200mm/h



XWCJ-305

6、12点带量程扩展



XWCJ-400
XQCJ-400

单笔带电动PID调节装置

全行程时间2.5s

记录纸速度:30,60,120,300,600,1200mm/h
表内装有“定值、比例、程序”等开关,适合不同自动控制,可与TCA-100型程序信号设定仪配用





XQCJ-101C

单笔表面定值电接点装置(温差电桥)

全行程时间5s

记录纸速度:30,60,120,300,600,1200mm/h

仪表指示基本误差为±1%,回差为0.5%,设定精度为±1%。接点容量,DC 30V 0.5A AC 220V 1A(电阻性)其余同基型。接点数为2个。





● JD-106型继电器箱断

电源:220V  50HZ

工作环境条件:温度:0~50℃.   允许电压变动:10%~-15%

              相对湿度:10%~90%RH

输出接点容量:AC  220V 1A(电阻性)

消耗功率:<10W

外形尺寸:380×175×115mm(长×宽×高)

重量:<7kg


测量范围:

● 电位差计的分度和测量范围

传感器种类分度号测量范围
镍鉻-康铜E0-300℃
0-400℃
0-600℃
0-800℃
200-600℃
400-800℃
镍鉻-镍硅K0-600℃
0-800℃
0-1000℃
0-1200℃
0-1300℃
400-800℃
500-1000℃
600-1200℃
铂铑10-铂S0-1400℃
0-1600℃
600-1600℃
1200-1800℃
1100-1300℃
1430-1530℃
1300-1800℃
铂铑30-铂铑6B0-1600℃
0-1800℃
1300-1800℃
透镜式辐射传感器F1400-1000℃
600-1200℃
F2700-1400℃
900-1400℃
900-1800℃
1100-2000℃
1200-1800℃
直流电动势mV0-10
0-20
0-50
0-100
‐5-5
‐10-10
‐50-50
‐100-100
‐1-4
1‐5
‐0.5-9.5
直流电流mA0-10
4‐20


 ● 平衡电桥的分度和测量范围

传感器种类分度号测量范围℃
铜热电阻Cu50
(R0=50Ω) Cu100
(R0=100Ω)
0-50
0-100
0-150
‐50-50
‐50-100
铂热电阻PT100
(R0=100Ω
0-50
0-100
0-150
0-200
0-300
0-400
0-500
200-400
200-500
‐50-50
‐50-100
‐100-50
‐100-100
‐150-150
‐200-50
‐200-500



接线端子图:

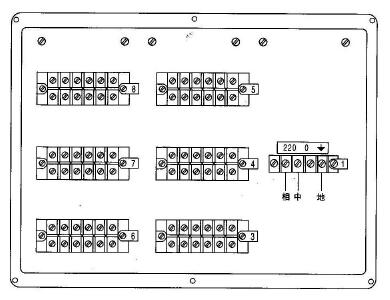

● XWCJ、XQCJ系列仪表接线端子分布图


其中6、7、8为信号部分,3,4,5为控制部分


● 单笔仪表外接线端子


XWCJ-100型  mV刻度

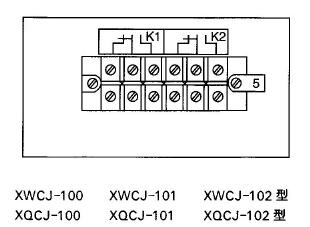

● 单笔仪表控制部分接线端子

(信号部分同XWCJ-100、XQCJ-100型)

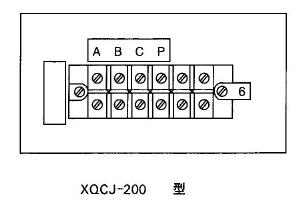

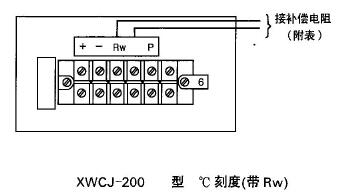

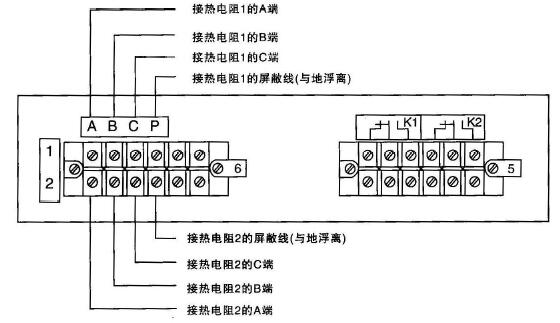

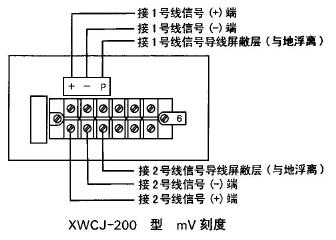

● 双笔仪表外接线端子

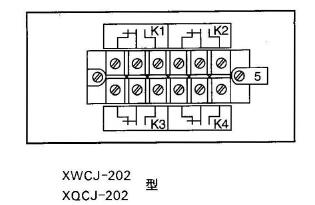

●双笔仪表控制部分接线端子

(信号部分同XWCJ-200、XQCJ-200型)

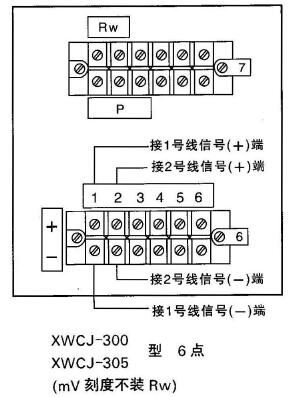

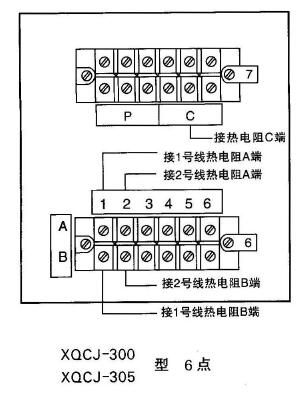

● 6点仪表外接线端子





● 12点仪表外接线端子




● XQCJ-101C型仪表外接线端子

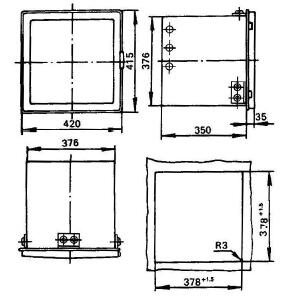

外形及开孔尺寸    单位:mm




订货须知:

● 订货时请注意下列各项内容:

型号

分度号

测量范围

记录点数

全行程时间

● 举例:

XWCJ-301

K

0~1300℃

6点

5s
