一、70-35112气动偏心旋转调节阀 概述
70-35112系列气动核级旋转调节阀是由气动执行机构和偏心旋转阀二部分组成。气动执行机构有两种形式,35型弹簧复位的滚筒膜片执行机构(简称滚筒膜片执行机构).70型双向作用的活塞执行机构（简称活塞执行机构）。偏心旋转的结构比较新颖,阀体近似一个圆筒形,阀芯球面的中心与阀轴旋转中心之间设计了一个偏心距,当阀轴带动阀芯旋转时,阀芯球面相对阀体中心作偏心旋转,阀芯的柔臂发生弹性变形,使阀芯球面与阀座紧密贴合,达到可靠密封,所以该阀又称凸轮挠曲阀.本产品科替代美国Masoneilan的产品.
主要特点:
1、密封性好。
2、有较大的额定流量系数。
3、两种流向动态稳定性高。
4、适用温度范围广。
5、结构紧凑，重量轻，且易于安装。
6、阀体流路简单，适用于粘度较大和含有颗粒的介质。

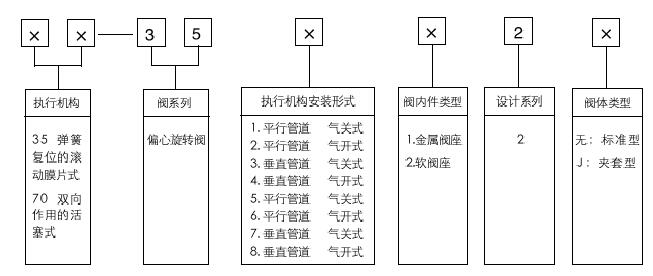

二、型号编制说明

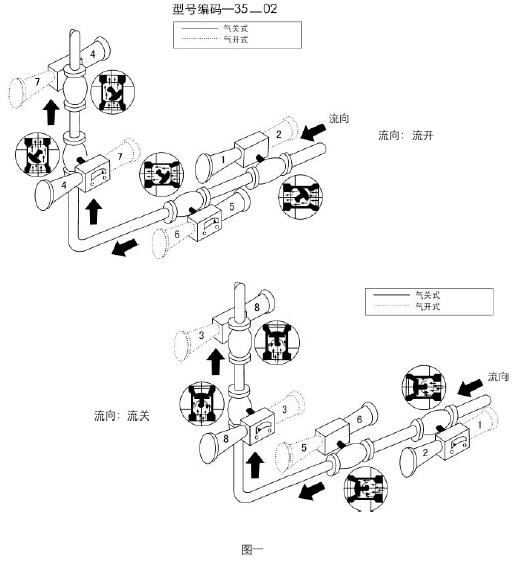

执行机构安装形式：
注：1.70型双作用活塞执行机构只能在2、4、6、8位置，活塞杆缩回时阀关闭，可以是气开，也可气关。
2.上面的图示是推荐的常用方式，其他位置与厂商协调。
3.上述图示中实际所示的执行机构安装方式是较好的。
4.除非合同上有特殊规定，空气过滤减压器和其他附件的安装方位，均适用于安装在水平管道上。
5.作用方式、安装位置在现场可以变换，不需要增加零件。
6.操作效果根据配置的不同可以变化。
7.上述图示不能反映出阀体与执行机构之间的所有组配，但对于您的选用已足够了。
三、主要技术参数
1. 本产品企业标准代号：Q/YXBM637
2. 规格
口径(英寸) | 1 | 1 1/2 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | ||
标准型 | 压 力 等 级 | 150 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | -- | ||
夹套型 | 150 | ○ | ○ | ○ | ○ | ○ | ○ | -- | -- | -- | -- | |
300 | ○ | ○ | ○ | ○ | ○ | ○ | -- | -- | -- | -- | ||
3. 连接型式
法兰标准按ANSI B16.6-1981
标准型
口径（英寸） | 压力等级ANSI Class | ||
150 | 300 | 600 | |
1~2 | ●□ | ●□ | ● |
3~6 | ●□ | ●□ | ● |
8~12 | ● | ● | ● |
14 | □ | □ | - |
● 对夹式连接（推荐产品） □法兰连接
注：如用户需用ANSI Class600、1”~6”法兰连接，请与制造厂联系。
夹套型
口径（英寸） | 压力等级ANSI Class | 与夹套连接型式、规格 | |
150 | 300 | ||
1×21／2 | ● | ● | 螺纹式1/2NPT |
11／2×3 | ● | ● | 螺纹式1/2NPT |
2×3 | □ | □ | 法兰式3/4ANSI Class150 |
3×5 | □ | □ | 法兰式3/4ANSI Class150 |
4×6 | □ | □ | 法兰式3/4ANSI Class150 |
6×8 | □ | □ | 法兰式3/4ANSI Class150 |
● 对夹式连接（推荐产品） □法兰连接
注：(1)夹套型口径中前面数字为阀门口径，后面数字为与管道连接的法兰规格。
（2）与夹套的连接形式和尺寸可按用户要求制造。
4.温度范围、泄露等级
口径（英寸） | 压力等级ANSI Class | 阀座类型 | 温度范围（℃） | 泄露等级 ANSI B16.104 Class | |
较低 | 较高 | ||||
1~12
| 150~600 | 金属 | -195 | 400 | IV |
150~600 | 软阀座 | -73 | 204 | VI | |
14 | 150~300 | 金属 | -195 | 400 | IV |
5.额定流量系数Cv
口径（英寸） | Cv全量 | Cv减量 | ||
60% | 40% | 20% | ||
1 | 14 | 8.4 | 5.6 | 2.8 |
11／2 | 30 | 18 | 12 | 6.0 |
2 | 50 | 30 | 20 | 10 |
3 | 135 | 81 | 54 | - |
4 | 230 | 138 | 92 | - |
6 | 500 | 300 | 200 | - |
8 | 850 | 510 | 340 | - |
10 | 1300 | 780 | 520 | - |
12 | 1750 | 1050 | 700 | - |
14 | 2350* | 1410* | 940* | - |
注：*只有金属阀座。
6.临界流量系数Cf
额定流量系数 | 流关 | 流开 |
全量 | 0.68 | 0.85 |
减量 | 0.70 | 0.88 |

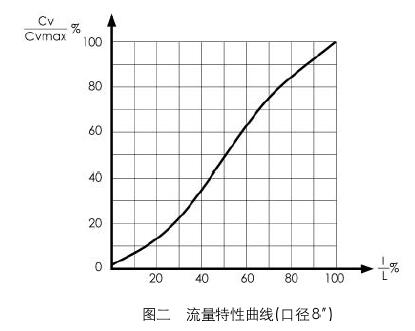

7.固有流量特性
气动偏心旋转调节阀
固有流量特性：直线特性
固有可调比R 100:1

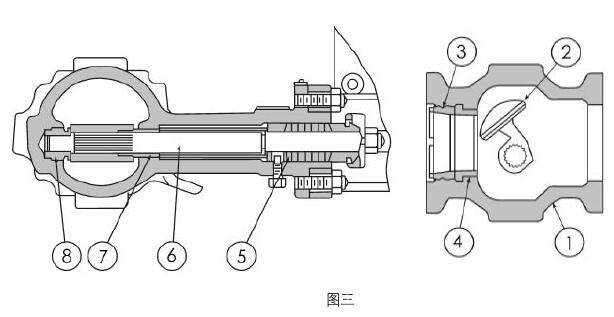

8.主要零件材料
序号 | 零件名称 | 材料 | |||
1 | 阀体 | WCB、SCPH2 | CF8、SCS13A | CF8M、SCS14A | |
2 | 阀芯 | SCS13A、SCS13A堆焊Stellite No.6、SCS14A、SCS14A焊Stellite No.6 | SCS14A、SCS14A焊Stellite No.6 | ||
3 | 压圈螺母 | SUS304、SUS316 | SUS316 | ||
4 | 阀座 | 金属密封 | SUS304、SUS304堆焊Stellite No.6、SUS316、SUS316堆焊Stellite No.6 | SUS316、SUS316堆焊Stellite No.6 | |
软密封 | SUS304或SUS316嵌PTFE | SUS316嵌PTFE | |||
5 | 填料 | P#4519M | |||
6 | 阀杆 | SUS304氮化、SUS316氮化、SUS630 | SUS316 | ||
7、8 | 导套 | 9Cr18、SUS440B | SUS316堆焊Stellite No.6 | ||
注：也可用国内同类材料
