当前位置:主页 > 产品中心 > 压力控制器 > 差压控制器 >
prevnext

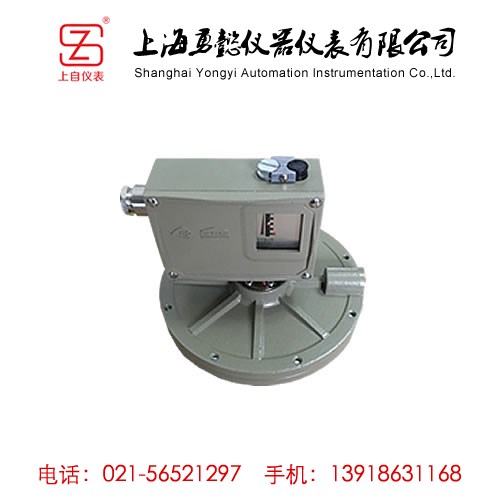

D520M/7DD 防爆型差压控制器

  • 产品简介:
    产品概述: 控制器采用膜片式的传感器,其防爆等级deⅡCT5。可用于空气,等一般气体介质和水、油等液体介质。控制器的设定值可调,调节范围0……25kPa。 压力控制器的下列零部件符合GB3
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

产品概述:

控制器采用膜片式的传感器,其防爆等级deⅡCT5。可用于空气,等一般气体介质和水、油等液体介质。控制器的设定值可调,调节范围0……25kPa。

压力控制器的下列零部件符合GB3836.1~3标准(相当西德VDE0171标准)中规定的防爆等级。

微动开关:防爆等级d II CT6(隔爆型)

防爆外壳:防爆等级 e II T5(增安型)

接线端子:本产品经国家仪器仪表防爆安全监督检验站检验合格。防爆合格证编号:GYB05170X

在工厂现场安装时,必须遵守《中华人民共和国爆炸危险场所电气安全规程(试行)》



参数与规格:

工作粘度:<1×10-3m2/s

防爆等级:ExdeⅡCT5

重复性误差:≤2%

环境温度: 0~55℃

介质温度:稳定工作温度0~60℃,短时工作温度95℃。若超出以上温度必须有足够长的冷却导压管(3米以上)和在控制器前装上缓冲器(如右图所示)。待介质在缓冲器前冷却至规定温度后,才可打开缓冲器中的高低压无截止阀。

安装位置:带玻璃板的盖板应垂直于水平方向。同时较好膜片垂直于水面。

抗振性能:Max:10m/s2

外壳防护等级:IP54

触头容量:DC 250V 0.25A(阻性)60Wmax

     AC 250V 5A(阻性)1250VAmax

规格

切换差不可调


差压设定值调节范围KPa

切换差不大于

工作压力范围*)Kpa

较大允许压力**)KPa

开关切换

压力传感器材料

接口内螺纹

重量kg

外形尺寸图号

订货号

差压设定值范围下限KPa

差压设定值范围上限KPa

次数次/分

外壳

膜片

0⋯⋯1

0.12

0.15

0-80

100

10

铸铝

氟橡胶

G1/4

2.2

1

0818180

0⋯⋯1.6

0.15

0.2

0818280

0.4⋯⋯4

0.6

0.8

0-160

200

1.2

2

0818480

0.6⋯⋯6

0.7

0.9

0818580

1⋯⋯10

0.8

1.2

0818680

2.5⋯⋯25

1

1.8

0818880


注:*)为高压口的介质压力范围。

**)在实际工作中,二个压力口介质的短暂峰值也不能超过此值。

附件:

可供选用附件的订货目录编号:0574767,0574771(0818480~0818880用),0574771A(0818180,0818280用)



设定值的调整(详见差压控制器设定值的调整)

控制器的选用和安装说明(详见控制器的安装和选用)
