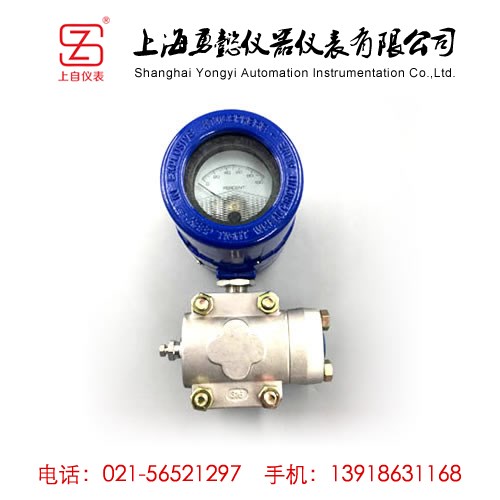

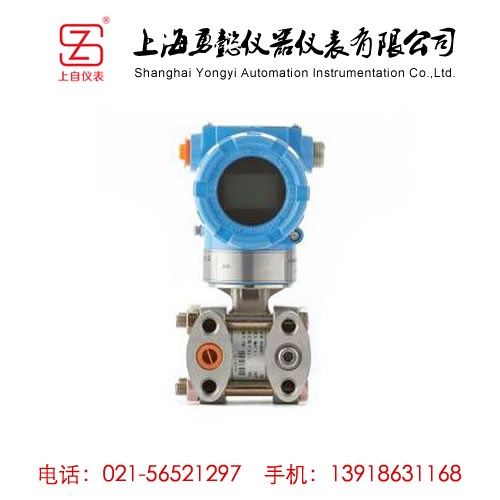

3151DR微差压变送器

  • 产品简介:
    3151DR微差压变送器产品特点: 1、完整的测量范围:0-0.15kPa~42MPa 多种选择、应用灵活,可以满足绝大部分用户的需求。 2、结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和LC
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

3151DR微差压变送器产品特点:

1、完整的测量范围:0-0.15kPa~42MPa, 多种选择、应用灵活,可以满足绝大部分用户的需求。

2、结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和LCD显示组态按钮,使安装、校验和运行简化。

3、在变送器壳体上设计了非接触式就地零点、量程调整和LCD液晶显示参数组态按钮,便于现场调整零点和量程及设置所需的现场显示参数。

4、采用固体、插接式印制线路板、模块化结构,有助于故障检修及减少备件库存示参数。

5、阻尼可调,提高了用户的可选择性。

6、智能电路,方便用户操作。

7、具有独立抗电磁干扰电路和软件抗干扰设计,提高了产品的可靠性。

8、内部具有测量温度参数传感器,提高了变送器环境温度影响补偿性能,由于该传感器与被测介质直接接触,所以同时可获得与传感器所接触的介质的温度信息。

9、变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其被接触介质的温度值。本项技术己申请专利。

10、变送器提高了故障恢复能力,大大减少了变送器维护工作量。

11、LCD液晶显示表采用多参数循环显示方式工作。

12、具有HART协议远程通讯功能,在实现压力测量的同时,增加了传感器本体与被接触介质的温度检测功能,为用户提供了更多的现场工况信息,有利于用户提高过程控制的效果。

13、具有全金属密封的差动电容压力传感器的δ室结构创新设计,使差压(压力)和温度测量实现了重大改进和良好的稳定性。

3151DR微差压变送器产品介绍:

  3151系列智能压力变送器作为一种高精度智能型的现场差压参数的检测仪表,用来测量各种介质在液体,气体和蒸汽状态下的差压、压力,液位的参数,并将被测的差压参数转换成4-20mA标准电信号输出,同时采用HART协议,具有与手操器或上位机进行通讯的功能,变送器具有输出参数组态功能,能适应不同用户的需要。它可以精确地测量差压、液位、真空度和比重。

  变送器具有防尘结构,安装、使用和调校都方便简单。接线端子和电子线路板放置在变送器上部的密封电气腔室内,且彼此相互隔离开。所以现场接线时,放大器仍在密封状态下工作。变送器具有反极性保护措施,防止由于电源接反而损坏变送器。工作时的容积变化量小于0.16毫升,可防止被测介质液柱过大变化,因而可不需为补偿容积变化量而增置冷凝器或液位筒。变送器与被测介质接触部分的零部件,选用316L不锈钢材料。采用表面贴装的电子元件和插拔式设计制造的印制电路板,使故障少,维护方便,通用性强,减少了备品备件,降低了维修成本。

3151DR微差压变送器产品基本性能及主要功能:

1、测量参数类型:

差压、表压、绝对压力任意选择一种

2、测量范围:

差压:0-0.05kpa~7mpa(按不同量程选择传感器)

表压:0-0.15kpa~42mpa(按不同量程选择传感器)

绝压:0-40kpa~7mpa(按不同量程选择传感器)

3、与传感器接触的介质温度范围:

-40~85℃

4、显示参数

测量压力值

输出模拟电流值

被测压力对应设定量程的百分比值

传感器本体与其接触介质的温度值

5、输出信号

1)4~20Ma DC压力参数模拟信号与压力、温度数字信号,使用HART协议

2)压力、温度、百分比量程全数字信号,使用EPA、FF、或Profibus-PA现场总线协议

6、主要组态功能:

零点迁移、量程、工作量单位、阻尼时间、超限报警、输出4~20Ma电流标定、写数据保护、输出函数、出厂数据恢复。

3151DR差压变送器结构与原理:

  3151变送器由传感器和电子线路板两部分组成,传感器部分包括:敏感元件、直接数字电容电路、温度传感器和特征化EEPROM等组成;电子线路板部分包括:微处理器、数/模信号转换器、数字通信和存储器EEPROM等几部分组成,完成压力信号到4-20mADC的转换。

3151DR微差压变送器选型编码表:

3151系列代码变送器选型代码选用项
测量类型 HP 表压力变送器
推荐使用量程(kPa)40-4~40
50-20~200
60-70~700
70-210~2100
输出信号型式 A 4~20mA直流信号+HART协议数字信号(单参数)选用
 B 4~20mA直流信号+HART协议数字信号(多参数)
 E 工业以太网协议的数字量信号
 F FF基金会现场总线协议的数字量信号
 P Profibus-PA协议的数字量信号
与测量介质接触的部件材料 22 316L SST              传感器隔离膜片、选用
316 SST                流程法兰、泄放阀、选用接头
氟碳橡胶               接液"O"形密封圈
23哈氏合金C-276       传感器隔离膜片、
316 SST                流程法兰、泄放阀、选用接头
氟碳橡胶                接液"O"形密封圈
24钽材料                   传感器隔离膜片
316SST                 流程法兰、泄放阀、选用接头
氟碳橡胶                接液"O"形密封圈
流程法兰接头型式 O 1/4-18 NPT 内螺纹选用
 T 1/2-14 NPT 内螺纹
 S1 带一个远传装置(正压侧)
 S2 带一个远传装置
显示器件型式 M7 LCD(液晶)显示,可设置循环或固定显示压力、温度、电流、百分比与测量工程量单位等多种模式。
 M32LED数字显示,可按需设定
(4~20mA回路增加压降≤3V)
安装支架型式 B1 弯支架管装2″管选用
B2弯支架板装
B3平支架管装2″管
防爆型式 d ExdⅡCT6(隔爆型)选用
iExiaⅡCT6(本安型)
抗电源干扰型式(本安防爆型不能用)k安装内置式电源隔离模块选用
引压接头 C12 一端为1/2-14NPT螺纹,另一端为外径14mm,内径6mm连接管,用于与其它管道焊接,两端为可拆卸式螺纹连接。选用

传感器隔离膜片、流程法兰、泄放阀、选用街头需其他材料请注明。
