温度变送器

  • 产品简介:
    温度变送器概述: SBW系列热电偶、热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

温度变送器概述:

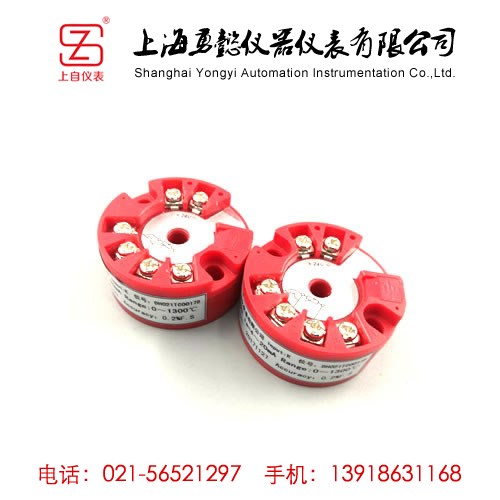

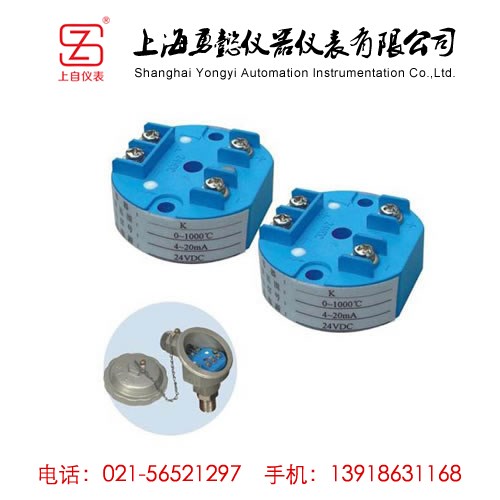

  SBW系列热电偶、热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成与输入信号或与温度信号成线性的4~20mA的输出信号。

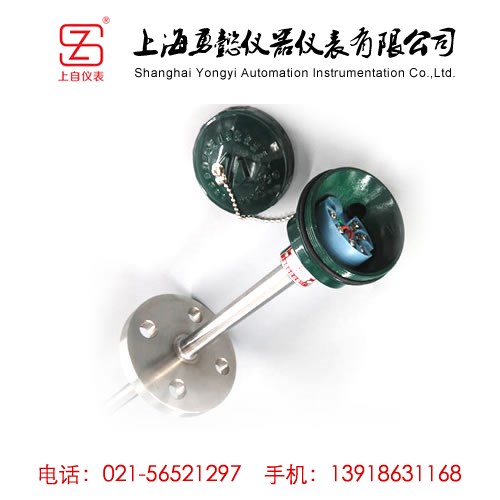

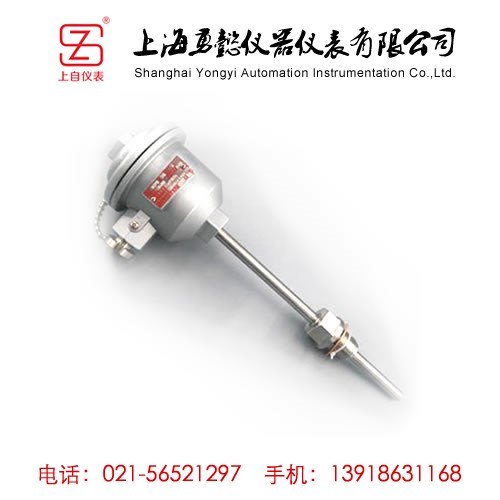

  变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

1、采用硅橡胶密封结构、因此耐震,耐湿、适合在恶劣现场环境中安装使用。

2、现场安装于热电偶、热电阻的接线盒内,直接输出4~20mA,这样既省去昂贵的补偿导线费用,又提高了信号长距离传送过程中的抗干扰能力。

3、变送器具有输入端开路指示功能,热电偶温度变送器具有冷端温度自动补偿功能。

4、精度高、功耗低,使用环境温度范围宽,工作稳定可靠。

5、应用面广,既可与热电偶、热电阻形成一体化现场安装结构,也可作为功能模块安装在检测设备中。

6、智能型温度变送器可使用ZBT通讯设备、一台386或更高级的PC机,设置变送器的型号、分度号及被测温度的量程范围。

7、数显型温度变送器可按用户实际需要调整变送器显示屏的显示方向。

温度变送器主要技术参数:

输入:热电偶 K型、E型、B型、S型、T型、J型、N型

热电阻 Pt100  Cu100  Cu50(三线制或四线制)

输出:在量程范围内输出4~20mA直流信号。与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。

隔离温度变送器,输入与输出相隔离,隔离电压为0.5KV增加抗共模干扰能力,更适合计算机联网使用。

基本误差:*±0.5%FS

传送方式:二线制

显示方式:(数显型)LCD四位显示,热电偶开路时显示E……标志且输出大于20mA。

工作电源:变送器工作电源电压最低12V,最高35V,额定工作电压24V。

负    载:极限负载电阻按下式计算:RL(max)=50(Vmin-12)

(即24V时,负载电阻可在0~600Ω范围选择用)额定负载250Ω。

正常工作环境:

a)环境温度-25℃~80℃(常温型)-20℃~70℃(数显型)

b)相对湿度5%~95%

c)机械振动f≤50Hz,振幅<0.15mm

d) 周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。

环境温度影响:≤0.05/1℃

注:“。”用户有特殊需要,可提供允许误差为±0.2%的协议产品。


温度变送器型号表示:

SBW规格内容
电 动 单 元 组 合 仪 表  变 送 单 元温 度R
热电偶
Z
热电阻

通用型




2
输出与对应温度呈线性
4
输出与对应输入信号呈线性
输出性质0
通用型
热电偶

1
E镍铬-铜镍
2
K镍铬-镍硅
3
S铂铑10-铂
4
B铂铑10-铂铑6
5
T铜-铜镍
6
J铁-镍铜
8
N镍铬硅-镍硅
热电阻

1
Cu50
2
Cu100
4
Pt100
传 感 器5
隔离型
6
非隔离型
电 路 类 别0
常规型
1
智能型
2
数显型
3
指针型
4
智能数显型
5
智能指针型
6
带通讯协议
器 件 类 别常规型
T专用型
G挂壁型
D导轨型

安 装 类 型
SBW-


温度变送器型号规格:
(常规型)温度变送器规格表:

型号分度号最大量程范围℃允许下限变化范围℃允许上限变化范围℃规定最小程 (上限下限之差)
SBWR-2160E

0~40
00~600




SBWR-2260K

0~40
0~600
0~800
0~1000




SBWR-2360S600~1600


SBWR-2860N

0~40
00~600
0~800
0~1100
0~1200




SBWR-4160E0~6000~300150~600150
SBWR-4260K0~11000~300400~1100300
SBWR-4360S600~16000~8001400~1600600
SBWR-4460B600~16000~8001400~1600600
SBWR-4560T0~4000~100100~400200
SBWR-4860N0~12000~300400~1200300
SBWZ-2160Cu50-50~150-50~500~15050
SBWZ-2260Cu100-50~150-50~500~15050
SBWZ-2460Pt1000~5000~300100~500100
-100~200-100~00~200100
SBWZ-4460Pt100-200~500-200~30050~50050



T(专用型)温度变送器规格表:

型号分度号测量范围℃
SBWR -2160T -4160TE

0~40
0~500
0~600

100~300
200~400
200~600

SBWR -2260T -4260TK

0~40
0~600
0~800

200~500
400~800

SBWR -2460T -4460TPt100

-50~0
-50~50
-50~100
-100~100
-50~200

0~50
0~100
0~300
0~400
300~500


(隔离型)温度变送器规格表:

型号分度号测量范围℃
SBWR -4150E

0~30
00~400
0~500
0~600
100~500
200~500
200~600

SBWR -4250K

0~40
00~500
0~800
0~1000
0~1100
0~1200
200~500
300~600
200~800

SBWR -4250 -4450Pt100

-50~5
0-50~150
-50~200
-100~500
-100~200
-200~500
0~50
0~100
0~150
0~200
0~250
0~300
0~350
0~400
0~500
50~100
50~150
100~200
200~400


(智能型)温度变送器规格表:

型号

分度号

最大量程范围(℃)

允许下限变化范围(℃)

允许上限变化范围(℃)

最小量

程范围(℃)

SBWR-□16□

E

0~800

0~700

100~800

100

SBWR-□26□

K

0~1300

0~900

400~1300

400

SBWR-□36□

S

0~1600

0~1200

400~1600

400

SBWR-□46□

B

100~1800

100~1400

500~1800

400

SBWR-□56□

T

0~400

0~300

100~400

100

SBWR-□66□

J

0~600

0~500

100~600

100

SBWR-□86□

N

0~1300

0~900

400~1300

400

SBWZ-□16□

Cu50

-50~150

-50~100

0~150

50

SBWZ-□16□

Pt100

-220~700

-220~650

-150~700

50

注:其它规格可根据客户要求特殊订货。


温度变送器变送器量程调整及通讯:

  该智能温度变送器根据实际需要可实现一机多型号化,即一台智能温度变送器可以分别输入不同型号,不同分度号的热电偶或热电阻,具体实现方法可以参照《ZBT通讯器使用说明书》。其详细介绍了智能温度变送器进行通讯时要旋开壳盖。


订购:温度变送器
