旋涡流量计

  • 产品简介:
    旋涡流量计 在流体中插入一个圆柱体或角柱体,则会从其两侧交替地产生旋涡。在一定的条件下,这些旋涡的发生频率与流速成正比。本流量计就是应用这个原理,通过测试旋涡的频率,实现
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

  旋涡流量计在流体中插入一个圆柱体或角柱体,则会从其两侧交替地产生旋涡。在一定的条件下,这些旋涡的发生频率与流速成正比。本流量计就是应用这个原理,通过测试旋涡的频率,实现流量测量的。

流量计有把转换器和传感器装在一起的组合型、分别放置的分离型两种类型。

该流量计的生产技术和关键设备从日本横河电机株式会社引进。

旋涡流量计特点:

用途广泛,既可测量液体,也可测量气体或蒸汽;

·准确度高,范围度大;

·检测元件不接触介质,结构简单,无运动件,可靠性高,易于安装及维修;

·可选配置:

  TBS(同时显示瞬时、累积流量)

  TBT(显示累积流量)

  TBL(指针指示百分比瞬时流量)

本产品标准号:Q/TDSM 04-2005

本产品执行检定规程:JJG 198-94速度式流量计检定规程

旋涡流量计主要技术指标

测量介质:

液体、气体、蒸汽

测量可能范围:

雷诺数为5X10^3~7X10^6

正常工作范围:

雷诺数为2X10^4~7X10^6(公称通径25A~1OOA)

4X10^4~7X10^6(公称通径150A、 200A)

注:除雷诺数外,流体的流速应有限制,当测量液体时,较大流速为10m/s:测量气体、蒸汽时为80m/s, 较小流速与密度和粘度有关.

基本误差限(在正常工作范围内)

液 体

  指示值的±1.0%

气 体

  指示值的±1.0%(流速为35m/s以下)


  指示值的±1.5%(流速为35~80m/s)

注:此表所示为脉冲输出的情况,模拟输出时,应在该值上加上满刻度值的±0.1%。

重复性:

指示值的±0.2%

量程设定范围:

模拟输出时,可用量程调整电位器,在下述范围内设定。

 液 体:

0-1.1m/s~0-10m/s(公称通径25A~1OOA)

0-1.5m/s~0-10m/s(公称通径150A、200A)

0-1.7m/s~0-10m/s(公称通径250A)

气体或蒸汽:

0-11m/s~0-80m/s (公称通径25A~1OOA)

0-15m/s~0-80m/s (公称通径150A、200A)

0-17m/s~0-80m/s (公称通径250A)

时间常数:

5s(模拟输出时)

输出信号:

A)模拟DC4~20mA 二线制

B)脉冲 三线制电压脉冲
              低电平:0~2V

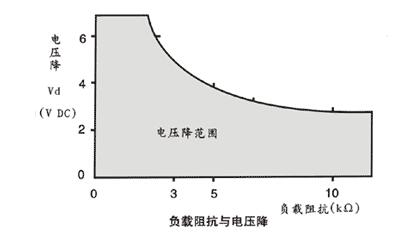

              高电平:电源电压减电压降,电压降与负载阻抗有关(见下图) VH=E-(R/RL+Vbc) E为电源电压,
                R为限流电阻,RL为负载电阻,Vbc为晶体管压降。
              占空比:约50%

C)RS-486协议:MODBUS协议(仅限YF/TBS型)




电源电压:模拟输出:DC 12~45V

          脉冲输出:DC 12~30V

流体温度:-40~300℃

流体压力: -0.1MPa~连接法兰公称压力

压力损失:

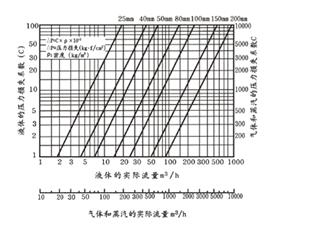

当测量水时,在流速10m/s时为0.11MPa,当测量大气压下的空气时,在流速80 m/s时为9.1kpa(压力损失与流量的关系参照下图)。

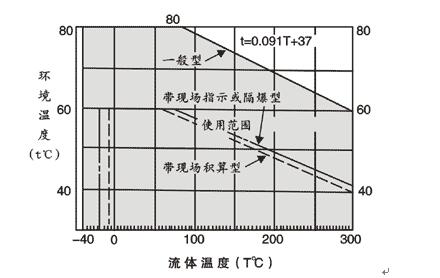

环境温度:

-40~80℃

-20~60℃(隔爆型或带现场指示部件时)

-10~60℃(带现场积算部件时)

环境湿度:

5-95%RH

材 料:

壳体:不锈钢SCSl4

旋涡发生体:二相不锈钢SUS329J1

转换器外壳:压铸铝合金YL 104

外壳防护等级:

IP65

防爆结构:

隔爆型dIIBT4

信号电缆:

YF011型,用于分离型旋涡流量计与旋涡流量计转换器之间的连接。电缆长度为20m以下适用温度为- 40~150℃

接线连接孔:

G1/2",圆柱管螺纹

附加规格:

1)带现场指示部件:仅适用模拟输出型0~100%等分刻度。1.5级250°广角度指示。代号:/TBL

2)带现场积算部件:脉冲输出型和模拟输出型均适用。六位数液晶显示累积流量,有断电保护功能。代号:/TBT

3)带现场积算部件:自带电源,无输出,代号:/TBT-G

4)带现场积算部件:脉冲输出和模拟输出型均适用,能同时显示瞬时和累积流量,代号:YF/TRS

旋涡流量计型号表示



型 号

规格代号

说       明

YF102

YF104

YF105

YF108

YF110

YF115

YF120

YF125

…………

…………

…………

…………

…………

…………

…………

…………

公称通径25A(无法兰型)

公称通径40A(无法兰型)

公称通径50A(无法兰型)

公称通径80A(无法兰型)

公称通径100A(无法兰型)

公称通径150A(法兰型)

公称通径200A(法兰型)

公称通径250A(法兰型)

转换器

-AL………

-AG………

-NN………

组合型(液体)

组合型(气体、蒸汽)

分离型

输出信号

S…………
P…………
N…………

4~20mA DC(组合型)

脉冲输出(组合型)

分离型

管道连接
法兰符合
GB9113RF
GB9119RF

C1…………

C2…………

PN1.6MPa

PN4.0MPa

形式代号

-CD………

CD型

防爆结构

   /JSF

隔爆型

附加规格

/


※ 推荐公称压力为PN4.0,大于PN4.0为特殊订货。

旋涡流量计转换器(分离型)

型 号

规格代号

说       明

YFA11

…………

旋涡流量计转换器

测量介质

-L ………

-G ………

液体

气体、蒸汽

输出信号

S…………

P…………

4~20mA DC

脉冲输出

旋涡流量计
公称通径

-02………

-04………

-05………

-08………

-10………

-15………

-20………

-25………

公称通径25A(无法兰型)

公称通径40A(无法兰型)

公称通径50A(无法兰型)

公称通径80A(无法兰型)

公称通径100A(无法兰型)

公称通径150A(法兰型)

公称通径200A(法兰型)

公称通径250A(法兰型)

形式代号

-CD………

CD型

防爆结构

/JSF

隔爆型

附加规格

/


YF011型信号电缆(分离型)

型 号

规格代号

说       明

YF011

…………

信号电缆

末端处理

-0 ………
-1 ………

末端没有接线片(注)
末端有接线片

电缆长度

-05………
-10………
-15………
-20………

5m
10m
15m
20m

型式代号

-CD………

CD型

※ 附末端处理用零件1套。

典型测量范围

水的测量范围

公称通径

inch

测量可能范围m^3/h

正常工作范围m^3/h

25A

1

0.65~18

1.7~18

40A

1-2/1

1.3~44

2.6~44

50A

2

2.2~73

3.3~73

80A

3

4.3~140

4.6~140

100A

4

7.5~245

7.5~245

150A

6

17~540

18~540

200A

8

34~970

34~970

250A

10

6~1500

6~1500

注:基准15℃,密度为1000kg/m^3



空气的测量可能范围

公称通径

inch

流量范围

测 量 可 能 范 围 Nm^3/h


0MPa

0.1MPa

0.2MPa

0.4MPa

0.6MPa

0.8MPa

1.0MPa

1.5MPa

2.0MPa

2.5MPa

25A

1

较小

11.0(19.5)

15.5(19.5)

19.0(19.5)

24.5

29.0

33.3

40.6

59.0

77.5

95.9

较大

149

297

444

739

1034

1329

1624

2361

3098

3836

40A

1-1/2

较小

21.8(30.0)

30.8

39.3

59

77.2

94.3

111

149

186

229

较大

357

708

1060

1764

2468

3171

3875

5634

7394

9153

50A

2

较小

36.2(38.7)

51

62.4

80.5

102

131

161

233

306

379

较大

591

1174

1757

2922

4088

5254

6420

9335

12249

15164

80A

3

较小

69.8

98.4

120

155

197

254

310

451

591

732

较大

1140

2266

3391

5642

7892

10143

12394

18021

23648

29274

100A

4

较小

122

172

219

329

431

526

618

833

1036

1277

较大

1990

3954

5919

9847

13775

17703

21634

31453

41274

51095

150A

6

较小

267

440

607

912

1193

1458

1776

2583

3389

4196

较大

4358

8659

12960

21561

30163

38765

47367

68871

90375

111880

200A

8

较小

575

1009

1393

2094

2739

3347

3929

5301

6589

7815

较大

7792

15482

23172

38552

53933

69313

84693

123144

161595

200046

250A

10

较小

1047

1814

2504

3763

4922

6016

7063

9528

11842

14047

较大

12049

23941

35833

59617

83400

107181

130968

190427

249887

309346















注:

1)在标准的温度压力条件下(0℃、1个大气压)

2)表上的压力是工况温度为0℃时的压力

3)较大流量低于80m/s

4)较小值可以从图中求得,当括弧内的值高于较小可测流量时,这些值就表示较小线性流量(Re=20,000或40,000)



·饱和蒸汽的测量可能范围

公称通径

inch

流量范围

测 量 可 能 范 围 Kg/h

0.1MPa

0.2MPa

0.4MPa

0.6MPa

0.8MPa

1.0MPa

1.5MPa

2.0MPa

2.5MPa

3MPa

25A

1

较小

13.4(18.9)

16.2(20.0)

20.5

24.1

27.1

30

36

41

49

58

较大

169.7

247.7

400

548

696

843

1209

1575

1945

2318

40A

1-1/2

较小

26.5(29.2)

32

40.6

49.0

59.2

69

92

114

135

155

较大

405

591

954

1310

1662

2012

2884

3759

4640

5532

50A

2

较小

43.9

53

67.3

79

89

98

120

156

192

229

较大

671

979

1580

2170

2753

3333

4778

6228

7688

9166

80A

3

较小

84.6

103

130

152

171

189

231

301

371

442

较大

1295

1891

3050

4188

5314

6434

9224

12024

14842

17694

100A

4

较小

148

179

227

273

330

385

514

635

751

865

较大

2261

3300

5324

7310

9276

11230

16099

20986

25904

30883

150A

6

较小

324

401

587

757

915

1067

1423

1759

2127

2536

较大

4951

7226

11658

16007

20310

24598

35250

45953

56720

67624

200A

8

较小

679

920

1348

1737

2101

2448

3266

4038

4778

5500

较大

8853

12920

20845

28620

36315

43966

63029

82165

101418

120913

注:较大值由流速低于80m/s

较小值可以从图中求得,当括弧内的值高于较小可测流量时,这些值就表示较小线性流量(Re=20,000或40,000)

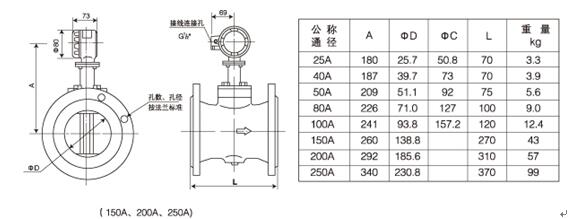

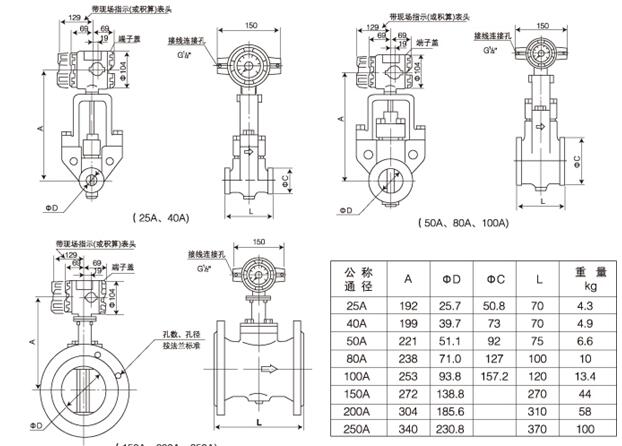

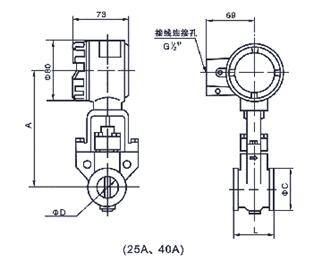

外型及安装尺寸

注:直管段要求:详见“安装说明及图示”

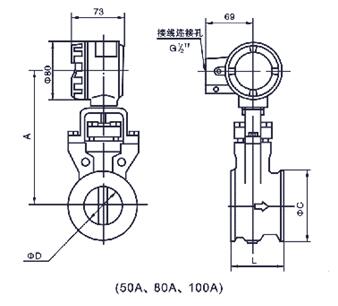

·组合型

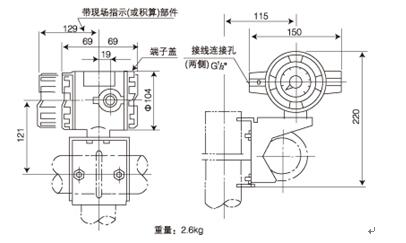

·分离型

图8.jpg 图8.jpg图9.jpg

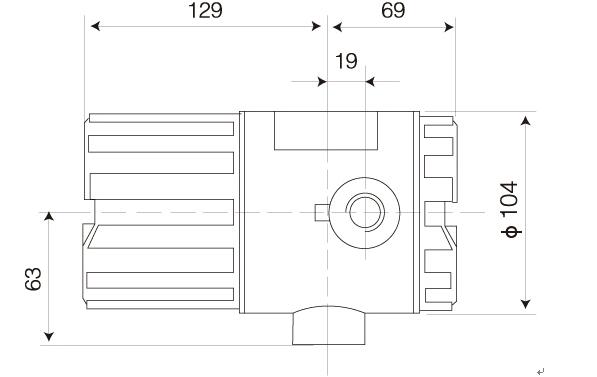

旋涡流量计转换器

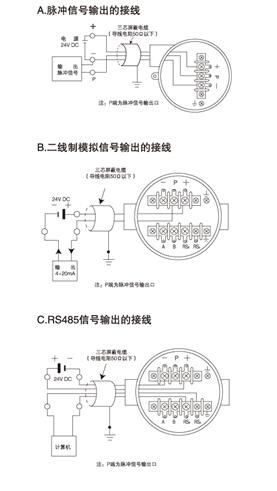

YF100型 旋涡流量计的接线

组合型的接线


分离型的接线

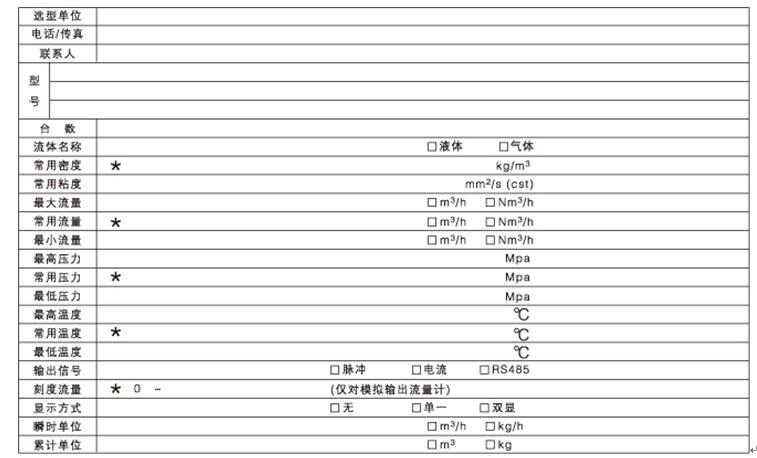

选型参数表


备注:

1.凡是*处的必须填写。

2.凡是口处请选择打勾确认

3.对于测量气体,流量单位必须确认清楚,工作状态下的流量单位为m^3/h;标准状态下的流量单位为Nm^3/h。

4.刻度流量仅与模拟输出4~20mA相对应,如:刻度流量0~100m^3/h对应的电流输出就是4~20mA。

5.同一台仪表,其流量单位应统一。

6.显示单位

单一(TBT):仅显示累积量:1m^3、0.1m^3、0.01m^3、0.001m^3等

双显(TBS):同时显示瞬时量和累积量

瞬时量:1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h

累积量:0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L

显示单位与口径相关,口径大单位大,口径小单位小,详见相关说明书。

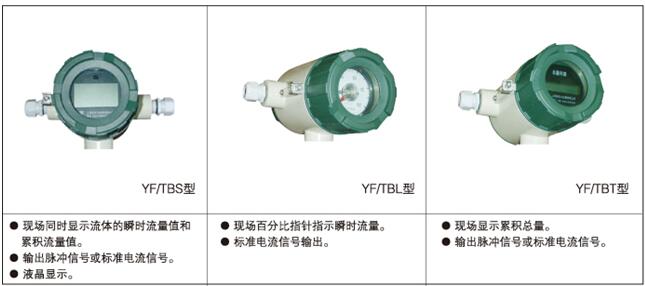

显示器

YF/型显示器与旋涡流量计配套使用对流量计的信号进行检测、转换、积算、显示,并具有失电保护功能。

显示器性能稳定可靠、精度高、使用、操作及维修简单、方便,用途广泛。

显示器功能


主要技术指标
