ZAZPF-16W型电动单座衬塑调节阀

  • 产品简介:
    一、 ZAZPF-16W型电动单座衬塑调节阀 概述: ZAZPF-16W 型电动单座衬塑调节阀(以下简称电动衬塑阀)由直通单座衬塑阀和电动执行机构二部分组成。衬塑阀的阀内腔和阀内件衬有聚全氟乙丙烯(简
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

 一、ZAZPF-16W型电动单座衬塑调节阀 概述:

ZAZPF-16W型电动单座衬塑调节阀(以下简称电动衬塑阀)由直通单座衬塑阀和电动执行机构二部分组成。衬塑阀的阀内腔和阀内件衬有聚全氟乙丙烯(简称F46),并在上阀盖内采用聚四氟乙烯波纹管密封结构。因而电动单座阀塑调节阀可广泛应用于盐酸、硫酸、氢氟酸、硝酸、王水、各种强碱和强氧化剂等具有较强腐蚀性介质的调节控制。

衬塑阀具有如下一些特点:

1.耐腐蚀。阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱等强腐蚀介质。

2.密封性能好。上阀盖与阀杆间采用四氟乙烯波纹管和填料双重密封。

3.泄漏量小。由于阀芯、阀座是软密封,故泄漏量小

4.DN3/4以及DN40~150阀体部分为整体式结构,DN20~32阀体为分离式结构。



二、产品型号及其编制说明

产品型

ZAZPF-10W

ZAZPF-16W

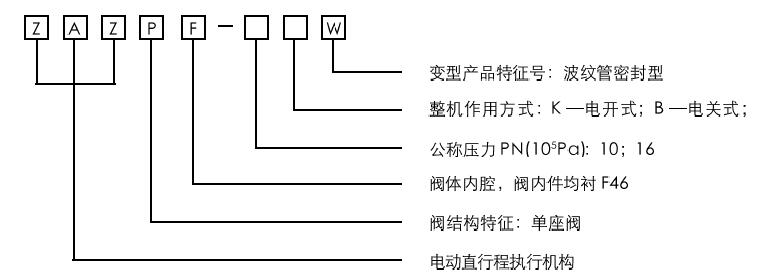

型号编制说明



三、连接形式

连接形式

阀体公称压力

阀体材料

连接法兰标准

法兰式

PN1.0MPa

铸碳钢WCB

JB78-59  PN1.0MPa

PN1.6MPa

铸碳钢WCB

JB79-59  PN1.6MPa

注:口径为G3/4的衬塑阀为G3/4管螺纹连接。



四、主要技术参数

公称通径DN(mm)

G3/4

20

25

32

40

50

65

80

100

150

阀座直径DN(mm)

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

额定流量系数KV

0.08

0.12

0.20

0.32

0.50

0.80

1.2

2

3.2

5

8

12

20

32

50

70

100

240

流量特性

直线

直线、等百分比

公称压力PN(MPa)

1.0    1.6

配用执用机构

Ⅱ型

ZAZ-25

ZAZ-25

DKZ-310R

DKZ-310R

DKZ-410R

DKZ-510R

Ⅲ型

ZAZ-25;ZAZ-2100

ZAZ-25;ZAZ-2100;ZKZ-310R

ZKZ-2200; ZKZ-310R

ZKZ-3300; ZKZ-310R

ZKZ-4400; ZKZ-410R

ZKZ-4500

ZKZ-450R

工作行程mm

10

10

16

25

40

60

输入信号

Ⅱ型0~10mADCⅢ型4~20mADC

作用方式

电开式(K常用);电关式(B)

工作温度

-30~200℃

供电电源

220V50~60Hz

防爆等级

普通型、防爆型dⅡBT3

固有可调比R

30:1

注:如配其它电动执行机构,可特殊订货。



五、主要技术性能指标

序号

项目

技术指标

1

基本误差

±5%

2

回差

3%

3

死区

5%

4

泄漏量

10-4×阀额定容量

5

额定流量系数误差

±10%,当Kv≤6.3时,为±15%

6

临界流量系数Cf

流开:0.92;流关:0.80



六、主要零件及常用材料

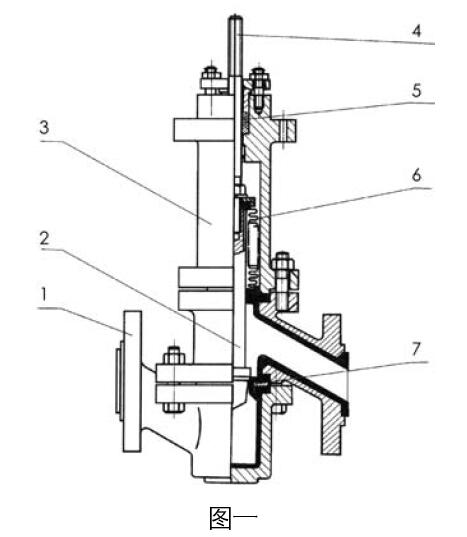

电动单座衬塑调节阀的主要零件及常用材料见图一和下表。

零件材料



序号

零件名称

材料

1

阀体

WCB衬F46(FEP)

2

阀芯

2Cr13衬F46(FEP);哈氏合金;蒙乃尔合金

3

上阀盖

WCB衬F46(FEP)

4

阀杆

1Cr18Ni9

5

填料

F4(PTFE);柔性石墨

6

波纹管

F4(PTFE)

7

阀座

2Cr13衬F46(FEP);哈氏合金;蒙乃尔合金
