电动调节阀概述
ZDL-21000/41000{电动调节阀包括ZDL-21000系列电动单座调节阀和ZDL-41000系列电动套筒调节阀二个系列。电动调节阀由电动执行机构和我厂从美国Masoneilan公司引进的21000系列单座阀及41000系列套筒阀组成。电动执行机构可分别配用从日本KOSO引进的3610L系列、从英国Rotork公司引进的ML系列、深圳万讯自控有限公司与德国PS公司合资生产的PS系列等。
▲21000系列
21000系列单座阀采用顶端导向结构，能够提供足够的支持，确保阀芯稳定操作。该阀通用性好，可适用于各种流体的过程控制。
1.具有各种阀芯，包括快速更换阀芯，低容量阀芯、软 密封阀芯、低噪声和抗气蚀阀芯，使用面广。
2.采用顶端导向结构，导向面积大，稳定性好。
3.泄漏量小。
4.阀芯、阀座的密封面可堆焊钨铬钻硬质合金，提高调节阀的使用寿命。
▲41000系列
41000系列套筒阀是在阀体内插入一个圆筒形套筒，并以套筒为导向，配入了一个在其内上下滑动的阀芯，套筒壁上开有特定流量特性的窗孔，阀芯作上下运动，使套筒窗孔的流通面积发生变化，从而实现调节流量的目的。
1.额定流量系数较大。
2.阀芯采用平衡结构，允许使用压差大。
3.阀芯在套筒内运动，导向面积大，抗震性和耐磨性好。
4.在结构上将密封面和节流面分开，介质流动时对密封面的冲刷减少，从而提高了使用寿命。
5.适应性强，只需更换套筒就能满足不同流量系数和不同
6.采用辅助阀芯，可达到严密密封。
7.易于拆卸、检查和维修。

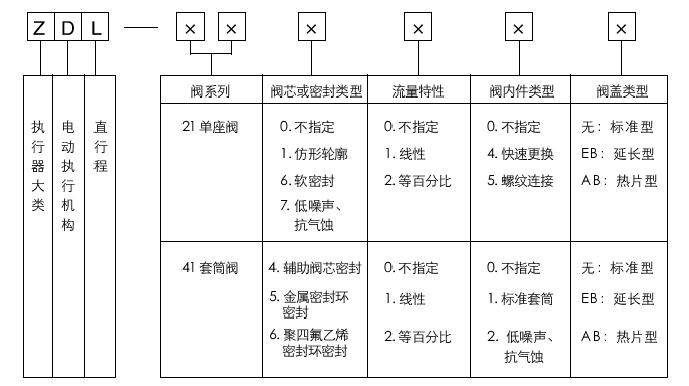

二、电动调型号编制说明
三、电动调主要技术性能指标
I.本产品的企业标准代号:Q/丫XBM772
2.规格(见表1、表2)
▲ZDL-21000
表一
| 口径（英寸）/压力等级 | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 4/3 | o | o | o | ---- | ---- | ---- |
| 1/2/1 | o | o | o | o | o | o |
| 2 | o | o | o | o | o | o |
| 3 | o | o | o | o | o | o |
| 4 | o | o | o | o | o | o |
| 6 | o | o | o | o | o | o |
▲ZDL-41000
| 口径（英寸）/压力等级 | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 1/2/1 | o | o | o | ---- | ---- | ---- |
| 2 | o | o | o | o | o | o |
| 3 | o | o | o | o | o | o |
| 4 | o | o | o | o | o | o |
| 6×3 | o | o | ---- | ---- | ---- | ---- |
| 6 | o | o | o | o | o | o |
| 8×4 | o | o | ---- | ---- | ---- | ---- |
| 8 | o | o | o | o | o | ---- |
| 10×6 | o | o | ---- | ---- | ---- | ---- |
注:口径一栏中6x3表示6"阀体内装入3"阀内件，其余类推。
3.连接形式(见表3、表4)
●套焊 △螺纹 □法兰 ■对焊
法兰连接标准按ANSI B16.5一1981;套焊、螺纹连接标准ANSI B16.11一1980;对焊连接标准ANSI B16.11一1979.
▲ZD一21000
| 口径（英寸） | 压力等级 | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | |
| 4/3 | □● | □● | □△● | ---- | ---- | ---- |
| 1/2/1 | □● | □● | □△● | □● | □● | □● |
| 2 | □● | □● | □△● | □● | □● | ● |
| 3 | □■ | □■ | □■ | □■ | □■ | ■ |
| 4 | □■ | □■ | □■ | □■ | □■ | ■ |
| 6 | □■ | □■ | □■ | □■ | □■ | ■ |
| 口径（英寸） | 压力等级 | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | |
| 1/2/1 | □● | □● | □△● | ---- | ---- | ---- |
| 2 | □● | □● | □△● | □● | □● | □● |
| 3 | □● | □● | □■ | □● | □● | ● |
| 4 | □■ | □■ | □■ | □■ | □■ | ■ |
| 6×3 | □■ | □■ | ---- | ---- | ---- | ---- |
| 6 | □■ | □■ | □■ | □■ | □■ | ---- |
| 8×4 | □■ | □■ | ---- | ---- | ---- | ---- |
| 8 | □■ | □■ | □■ | □■ | □■ | ---- |
| 10×6 | □■ | □■ | ---- | ---- | ---- | ---- |
4.温度范围、泄漏等级(见表5、表6)
▲ZDL一21000
口径（英寸） | 压力等级 | 阀芯类型 | 温度范围（℃） | 泄露等级ANSI B16.104 CIass | |
标准型阀盖 | 延长型或热片型阀盖 | ||||
4/3~6 | 1500、300 | 仿行轮廓 | -17~200 | -29~427 | IV、V |
1/4~1/2/1 | 600 | 仿行轮廓 | -17~200 | -195~566 | IV、V |
1~1/2/1 | 900~500 | 仿行轮廓 | -17~200 | -29~566 | IV、V |
2~6 | 600 | 仿行轮廓 | -17~200 | -195~427 | IV、V |
900~2500 | 仿行轮廓 | -17~200 | -29~427 | IV、V | |
1~6 | 150、300 | 低噪声、抗气蚀 | -17~200 | -29~427 | IV |
600 | 低噪声、抗气蚀 | -17~200 | -195~427 | IV | |
4/3~6 | 150~600 | 软密封 | -17~200 | -29~232 | IV |
注:(1}热片型阀盖推荐使用温度为427℃以上。
(2)延长型阀盖推荐使用温度为一51-r-180C, 201---4270C
(3)低于一51℃推荐使用特殊延长型阀盖。
▲ZDL一41000
| 口径（英寸） | 压力等级 | 阀芯类型 | 温度范围（℃） | 泄露等级ANSI B16.104 CIass | |
| 标准型阀盖 | 延长型或热片型阀盖 | ||||
| 41400 | 150、300 | 辅助阀芯密封 | -17~200 | -46~450 | IV、V |
| 600 | -17~200 | -195~566 | |||
| 900~2500 | -17~200 | -29~566 | |||
| 41500 | 150、300 | 金属密封环密封 | -17~200 | -46~450 | II(1/2/1~4) III（6~8） |
| 600 | -17~200 | -195~566 | |||
| 900~2500 | -17~200 | 29~566 | |||
| 41600 | 150~600 | 聚四氟乙烯 密封环密封 | -17~149 | -29~149 | IV |
注: (1)热片型阀盖推荐使用温度为427℃以上。
(2)延长型阀盖推荐使用温度为一51一18C. 201-427C.
(3)低于一引℃推荐使用特殊延长型阀盖。
5.额定流量系数(见表7一表12)
(1)ZDL一21000
▲仿形轮廓阀芯压力等级ANSI Class150-600临界流量系数C=0.90
