ZDL-41000电动调节阀
- 产品简介：
ZDL-41000电动调节阀 概述： 我们上海自动化仪表七厂的ZDL-41000电动调节阀由ZDL-21000系列电动单座调节阀和ZDL-41000系列电动套筒调节阀二个系列。电动调节阀由电动执行机构和我厂从美国Masoneil
- 咨询热线：021-56521297
-
产品详情
-
联系我们
ZDL-41000电动调节阀 概述：
我们上海自动化仪表七厂的ZDL-41000电动调节阀由ZDL-21000系列电动单座调节阀和ZDL-41000系列电动套筒调节阀二个系列。电动调节阀由电动执行机构和我厂从美国Masoneilan公司引进的21000系列单座阀及41000系列套筒阀组成。电动执行机构可分别配用从日本KOSO引进的3610L系列、从英国Rotork公司引进的ML系列、深圳万讯自控有限公司与德国PS公司合资生产的PS系列等。
主要特点：
▲41000系列
41000系列套筒阀是在阀体内插入一个圆筒形套筒，并以套筒为导向，配入了一个在其内上下滑动的阀芯，套筒壁上开有特定流量特性的窗孔，阀芯作上下运动，使套筒窗孔的流通面积发生变化，从而实现调节流量的目的。
1.额定流量系数较大。
2.阀芯采用平衡结构，允许使用压差大。
3.阀芯在套筒内运动，导向面积大，抗震性和耐磨性好。
4.在结构上将密封面和节流面分开，介质流动时对密封面的冲刷减少，从而提高了使用寿命。
5.适应性强，只需更换套筒就能满足不同流量系数和不同流量特性的要求。
6.采用辅助阀芯，可达到严密密封。
7.易于拆卸、检查和维修。
由直行程电动执行机构和套筒阀两部分引进产品组成。电动执行机构接受4～20mA直流控制信号，改变阀门开度，阀芯采用平衡型结构，使用压差高。

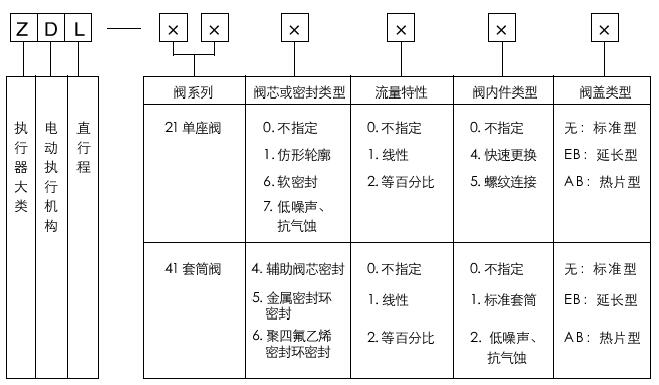

二、型号编制说明
三、主要技术性能指标
I.本产品企业标准代号:Q/YXBM772
2.规格（见表1）
▲ZDL-41000
表1
压力等级 口径 | 150 | 300 | 600 | 900 | 1500 | 2500 |
11/2 | ○ | ○ | ○ | — | — | — |
2 | ○ | ○ | ○ | ○ | ○ | ○ |
3 | ○ | ○ | ○ | ○ | ○ | ○ |
4 | ○ | ○ | ○ | ○ | ○ | ○ |
6×3 | ○ | ○ | — | — | — | — |
6 | ○ | ○ | ○ | ○ | ○ | ○ |
8×4 | ○ | ○ | — | — | — | — |
8 | ○ | ○ | ○ | ○ | ○ | — |
10×6 | ○ | ○ | — | — | — | — |
注: (1) 6x3表示6"阀体内装入3"阀内件，其余类推。
3.连接形式（见表2）
●套焊 △螺纹连接 □法兰 ■对焊
注:法兰连接标准按ANSI B16.5-1981 ;套焊、螺纹连接标准按ANSI B16.11-1980;对焊连接标准按ANSI B16.25-1979。
表2
口径（英寸） | 压力等级ANSI Class | ||||
150 | 300 | 600 | 900/1500 | 2500 | |
11/2 | □● | □● | □△● | — | — |
2 | □● | □● | □△● | □● | □● |
3 | □■ | □■ | □■ | □■ | □■ |
4 | □■ | □■ | □■ | □■ | □■ |
6×3 | □■ | □■ | — | — | — |
6 | □■ | □■ | □■ | □■ | ■ |
8×4 | □■ | □■ | — | — | — |
8 | □■ | □■ | □■ | □■ | — |
10×6 | □■ | □■ | — | — | — |
4.固有流量特性
▲ZDL-41000
标准阀内件有二种固有流量特性:直线和等百分比特性，特性曲线见图二。
低噪声、抗气蚀阀内件只有直线特性。
固有可调节比R:
100: 1(标准阀内件);
50: 1(低噪声、抗气蚀阀内件)
5.电动执行机构主要技术参数（见表3）
项目 | 配用电动执行机构型号 | ||
3610L 系列 | ML 系列 | PS系列 | |
输入信号 | 4～20mA 1～5V | 4～20mA ； 24VDC 脉冲 1～5VDC DCS控制信号 | 4～20mA 2～10V |
位移速度（mm/s） | 1.7（361LSB-50） 2.0（361SC-99） | 0.9（7ML） 1.2（11ML） 4.5（16ML） | 1.0（PSL204、PSL208、PSL320） |
电源电压 | 220V 50Hz | 380V 50/60Hz | 220v 50Hz |
环境温度（℃） | -10～60 | -30～70 | -20～60（低于-20时装加热电阻） |
外壳防护等级 | IP55 | IP68 | IP55 |
防爆形式 | 普通型 | 普通型 防爆型 | 普通型 |
6.主要零件材料

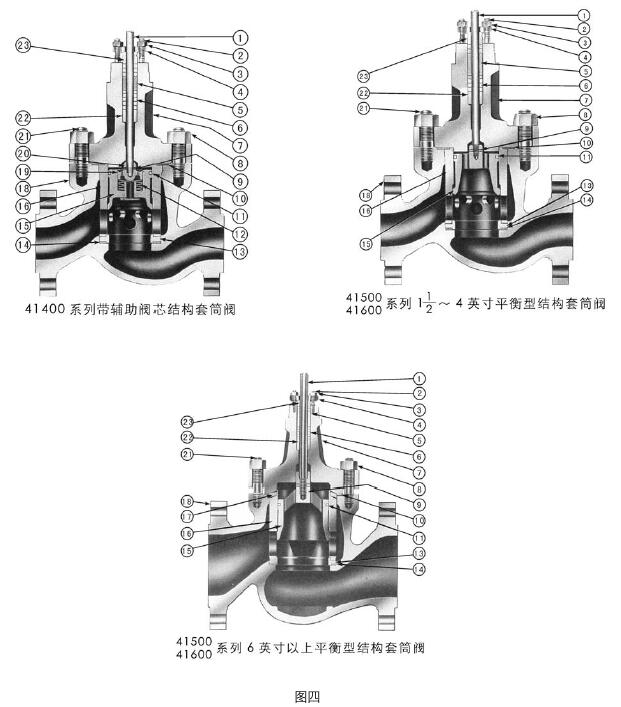

▲ZDL-41000主要零件材料（见图四、表4）
表4
序号 | 零件名称 | 材料 |
1 | 阀杆 | SUS304、SUS31 6、SUS630、NCF750 |
6 | 填料 | P45190"M,P"316和P"6610组合使用 |
7 | 阀盖 | ASTM A105, ASTM A182 F11、SUS304, SUS316 |
13 | 阀座 | SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 |
15 | 阀座 | SUS403、SUS304, SUS316, SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6、SUS403堆焊Stellite No.6 |
16 | 套筒 | SUS304镀铬, SUS316镀铬, SUS304氮化、SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6 |
18 | 阀体 | SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M |
22 | 导套 | 9Cr18, Stellite No.6（不锈钢阀体用） |
注:也可用国内同类材料。
