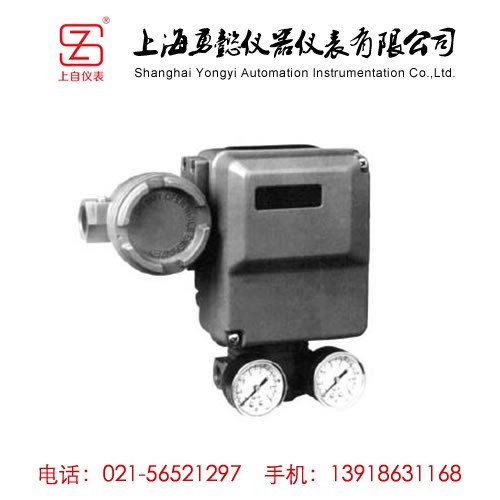

ZPQ-02气动阀门定位器

  • 产品简介:
    ZPQ-02气动阀门定位器 是气动调节阀(薄膜式或活塞式)配套使用的产品。它接受调节仪表给出的气信号,输出气压信号控制调节阀的行程。定位器能改善气动调节阀的工作特性,克服阀杆摩擦力
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

 ZPQ-02气动阀门定位器是气动调节阀(薄膜式或活塞式)配套使用的产品。它接受调节仪表给出的气信号,输出气压信号控制调节阀的行程。定位器能改善气动调节阀的工作特性,克服阀杆摩擦力和由于被调介质压力变化引起的阀芯不平衡力,从而使阀门位置跟调节仪表的控制信号按比例变化,实现正确定位。此外,阀门定位器还具有下列用途:

1.提高气动调节阀动作速度。

2.可改变气动调节阀作用方式。

3.能实现分程操作。

4.可操作各种弹簧压力范围的气动调节阀。

5.可配各种角行程调节阀。



一、主要技术参数和性能

1.产品企业标准代号:Q/YXBM633

2技术参数

型号

ZPQ-01

ZPQ-02

输入信号(KPa)

标准信号:20~100

分段信号:20~60、60~100


气源压力MPa

0.14,0.26

0.35,0.55

所配执行机构

气动薄膜式

气动活塞式

行程范围

直行程:10~60mm,(100mm作特殊订货)

角行程:50°,70°,75°,90°

输出作用方式

单作用

双作用

输出特性

直线

重量

2.6kg

环境温度

-25~55℃

相对湿度

5%~100%

气管接口

M10×1

电缆接头

F6×1

基本误差%

±1

±1.5

回差%

1

1.5

死区%

0.4

0.6

耗气量L/h

<1500(气源压力140kpa)

<3600(气源压力500kpa)



二、产品型号编制说明

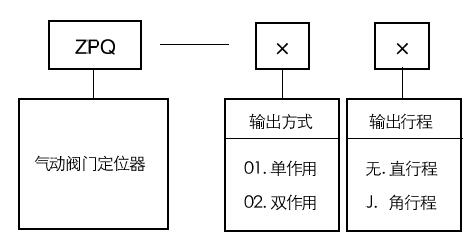

ZPQ-01气动阀门定位器型号编制

三、外形尺寸、安装方式

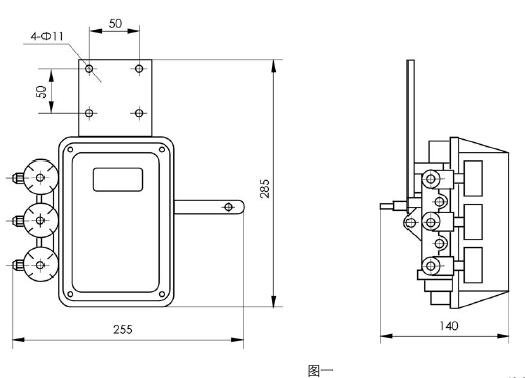

1.外形尺寸(见图一、单位mm)

ZPQ-01气动阀门定位器外形尺寸

2.安装方式

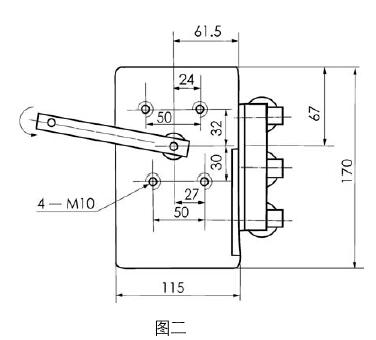

与ZMA/B-2~ZMA/B一6气动薄膜执行机构配用时,利用连接板上水平方向的二个F11的孔(见图一)。用二只M10 x 20螺钉拧入执行机构正面的专用螺孔,固定定位器。如与其他执行叽构相配,则使用安装螺孔4-M10(见图二)。图示尺寸单位为mm。

ZPQ-01气动阀门定位器安装方式
