8200电-气阀门定位器
- 产品简介：
8200 电-气阀门定位器 是与气动调节阀配套使用的仪表，系我厂引进美国Masoneilan公司的产品。它接受电动调节仪表输出4~20mA的直流电流信号后输出一定的气压信号控制调节阀的行程，并通过反馈
- 咨询热线：021-56521297
-
产品详情
-
联系我们
8200电-气阀门定位器是与气动调节阀配套使用的仪表，系我厂引进美国Masoneilan公司的产品。它接受电动调节仪表输出4~20mA的直流电流信号后输出一定的气压信号控制调节阀的行程，并通过反馈系统使行程与电流信号成比例变化，从而保证阀门正确定位。
8200型电-气阀门定位器根据爆炸危险场所电气安全规程的规定，按GB3836“爆炸性环境用防爆电气设备”标准的要求，设计成本质安全型（防爆标志为ia II CT6）和隔爆型（防爆标志为d II BT4），分别适用于0区、1区、2区爆炸性环境。
8200型电-气阀门定位器按结构分为杠杆式和凸轮式两大类，分别配用直行程气动薄膜式执行机构、∑F气动执行机构和35002型偏心旋转调节阀等，可以克服阀杆的摩擦力，消除调节阀的不平衡力影响，提高阀的动作速度、提高阀杆的位移精度和实现分程控制，因此广泛用于石油、化工、冶金、电站和轻纺等工业部门的自控系统中。
一、主要技术参数
1、本产品企业标准代号：Q/YXBM805
2、技术参数
输入信号（mA） | 标准信号：20~100 |
分程信号：4~12；12~20 | |
输入阻值 | 250W±25Ω |
绝缘电阻 | ≥100MW |
配用执行机构 行程范围 | 直行程：16mm~63.5mm， 角行程：50°、70° |
输出作用方式 | 单作用 |
输出特性 | 直线；等百分比 |
重量（Kg） | 1.5 |
3、主要性能指标
项目 | 技术指标 |
基本误差 | ±1.0%(杠杆式) |
±1.5%(凸轮式) | |
回差 | 1.0%(杠杆式) |
1.5%(凸轮式) | |
死区 | 0.2% |
耗气量 | 500L/h（标准状态下，气源压力为0.14MPa时） |
4、接口、环境要求
气管接口 | 1/4NPT |
电气接线口 | M20×1.5(G1/2、1/2NPT) |
环境温度 | -30℃~+70℃（标准型） -50℃~+60℃（低温型） 0℃~+100℃（高温型） |
二、产品编制说明

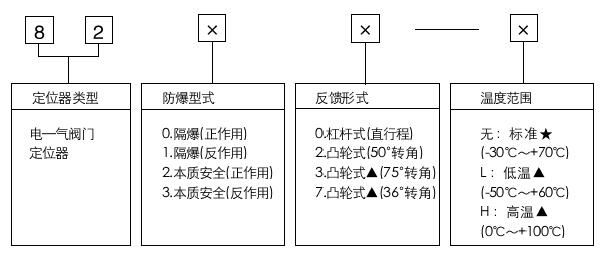

8200型电-气阀门定位器按防爆型式、作用方式、反馈形式等可分为不同形式的产品，其型号如下：
注：若用于温度组别T6场合时，较高环境温度不得超过+60℃；
需特殊订货。
