一、77-31200气动软密封蝶阀 概述
77-31200气动软密封蝶阀是我厂在消化吸收了国外先进的蝶阀制造技术后设计开发的新一代调节阀产品。该系列产品具有密封性能可靠、流通能力大，使用寿命长、体积小、重量轻等优点，能广泛应用于石油、化工、电站、冶金、轻工等行业的自动化控制。
主要特点：
1、蝶板采用双偏心结构，能保证在开启的瞬间使蝶板脱离 阀座，减少蝶板与阀座的摩擦。
2、阀座采用唇形挠性结构，能补偿温度和压力的变化，实现双向密封。
3、压力等级有ANSI Class 150和ANSI Class 300二种。ANSIClass 150压力等级中，21/2″～30″采用无法兰结构，36″采用凸缘单法兰结构。ANSI Class 300压力等级中，3″～24″均采用无法兰结构。
4、蝶阀密封结构具有标准型和防火型二种，防火型结构的 防火性能符合API 607的规定。
5、执行机构采用进口的齿轮、齿条式双活塞气动执行机构 有体积小、重量轻、输出力矩大、寿命长等特点。

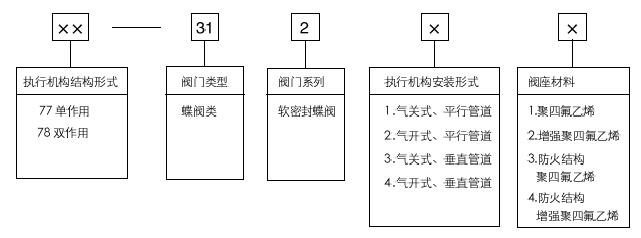

二、产品型号及编制说明
三、主要性能指标（带阀门定位器）
项目 | 技术指标 |
基本误差 | ≤±2％ |
回差 | ≤2％ |
死区 | ≤2％ |
泄漏等级 | ANSI B16.104 VI |
额定转角偏差 | ±2.5° |
执行机构配置
口径（英寸） | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | |
双作用 | 执行机构型号 | GTX75 | GTX110 | GTX118 | GTX143 | GTX190 | GTX254 | GTX300 | ||||||||
手轮机构型号 | XLHJ38 | XLHJ54 | XLHJ80 | |||||||||||||
单作用 | 执行机构型号 | GTX110K3 | GTX118K4 | GTX160K4 | GTX190K4 | GTX254K3 | GTX300K6 | - | ||||||||
手轮机构型号 | XLHJ38 | XLHJ54 | XLHJ80 | |||||||||||||
气源压力 | 0.5MPa | |||||||||||||||
气源接口 | 1/4NPT | |||||||||||||||
允许环境温度 | -20~90℃；-40~160℃（作特殊订货） | |||||||||||||||
较大工作压差和工作温度

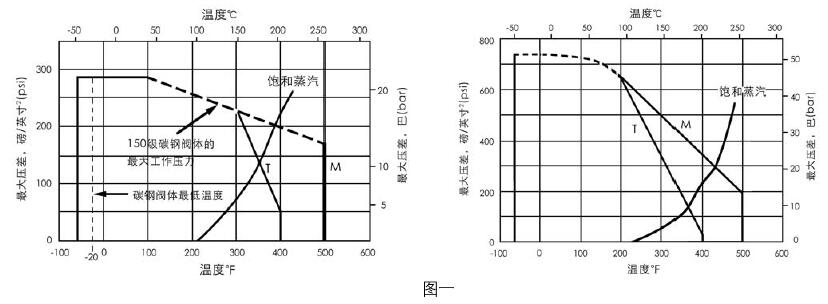

阀门的较大工作压差和工作温度关系曲线（见图一）
注:
a,阀门的较大工作压差、温度不能超出图中直线和虚线的组合范围。
b、图中:T一阀座材料为聚四氟乙烯;M一阀座材料为增强聚四氟乙烯。
c、压力等级ANSI Class 150、口径为14”-36”的阀门，当阀杆材料为316不锈钢时，阀门的较大压差应小于1.0MPa;压力等级为ANSI Class 300的阀门，当阀杆材料为316不锈钢时，阀门的较大压差应小于2.1 MPa。
