一、ZMBM气动薄膜套筒调节阀 概述
ZMBM气动薄膜套筒调节阀(以下简称套筒阀)是气动执行器中普通使用的产品。从六十年代试制成功后,国外已普遍采用, 套筒阀和一般直通单双座调节阀一样，可以按一定的气信号定量地控制流量的大小。由于套筒阀结构的特点，它不仅适用于一般使用场合，而且可以用于前后压差较大和要求低噪音的场合。
套筒阀有如下几个特点
1、流通能力较大；比同口径的双座阀的流通能力平均大20%。
2、允许压差大，稳定性好，导向结构刚性强，因此阀杆在工作时不易产生振动。
3、适应性强，由于同一口径的阀体可配四个套筒，因此能适应多种使用要求，只要调换一个套筒就可以改变流通能力或流量特性。
4、装拆方便，结构简单，套筒与阀体不用螺纹连接，因此在工艺管道上，在不拆下阀体的情况下可以对阀内零件进行检查和调换。
由于套筒阀具有以上的特点，因此在大部分的使用场合可以代替单、双座调节阀。

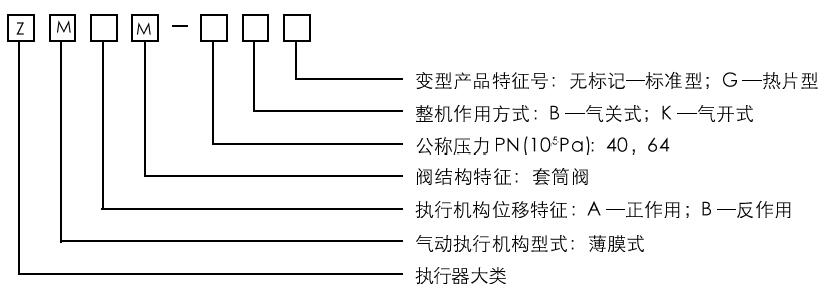

二、产品型号及其编制说明
标准型（常温型） | ZMA/BM-40型 | ZMA/BM-64型 |
热片型 | ZMA/BM-64G型 |
示例:1.ZMAM-64B(DN50)
表示气关式套筒阀，用正作用式气动薄膜执行机构，公称压力PN 6.4MPa，口径50mm。
2.ZMBM-64KG
表示气开式带散热片的套筒阀，用反作用式气动薄膜执行机构，公称压力PN6.4MPa。
三、连接形式
连接形式 | 阀体公称压力 | 阀体材料 | 连接法兰标准 |
法兰式 | PN4.OMPa | 铸碳钢，铸不锈钢 | JB79-59 PN4.OMPa铸钢法兰 |
PN6.4MPa | JB79-59 PN6.4MPa铸钢法兰 |
注:如用其它标准的连接法兰、可作特殊订货。
四、主要技术参数
公称通径DN(mm) | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
额定流量系数 KV | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
60% | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
流量特性 | 直线；等百分比 | |||||||
公称压力PN（Mpa） | 4．0；6.4 | |||||||
配用执行机构型号 | ZMA/B-2 | ZMA/B-3 | ZMA/B-4 | ZMA/B-5 | ||||
膜片有效面积Fe(cm2) | 280 | 400 | 630 | 1000 | ||||
额定行程L(mm) | 16 | 25 | 40 | 60 | ||||
作用方式 | 气关式；气开式 | |||||||
弹簧压力范围(Kpa) | 标准20～100,可选用40～200,20～60,60～100 | |||||||
气源压力(Mpa) | 标准0.14;可选用0.24 | |||||||
气源接口 | M16×1.5 | |||||||
固有可调比R | 30:1 | |||||||
五、主要技术性能指标
本产品企业标准代号：Q/YXBM329
序号 | 项目 | 技术指标 | |
不带阀门定位器 | 带阀门定位器 | ||
1 | 基本误差 | ±5% | ±1% |
2 | 回差 | 3% | 1% |
3 | 死区 | 3% | 0.4% |
4 | 泄漏量 | 0.1%×阀额定容量 | |
5 | 额定流量系数偏差 | ±10% | |
6 | 临界流量系数Cf | 0.91 | |
六、阀体材料及适用介质温度范围
阀体材料 | 材料牌号 | 公称压力PN(MPa) | 适用温度范围（℃） | |
标准型 | 热片型 | |||
铸碳钢 | WCB | 4.0；6.4 | -29~250 | -29~450 |
铸不锈钢 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | -40~250 | -60~450 | |
七、主要零件的常用材料
序号 | 零件名称 | 材料 |
1 | 阀体 | WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
2 | 阀芯 | 1Cr18Ni9Ti |
3 | 上阀盖 | WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
4 | 阀杆 | 1Cr18Ni9Ti、0Cr17Ni7Al |
5 | 填料 | 聚四氟乙烯 |
8 | 缠绕式垫片 | 1Cr18Ni9夹石棉 |
9 | 套筒 | ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
