一.77-36200气动V形调节球阀   概述

77-36200系列气动V形调节球阀是一种直角回转式调节球阀，它由V形球阀和气动单、双作用执行机构二部分组成。V形球阀的密封形式有软密封和金属硬密封二种，气动V形调节球阀与阀门定位器配套使用，可实现比例调节。

产品特点

1、由于V形球阀流道简单、流阻小、因此流通能力较大。

2、可调比可高达300：1

3、具有较高的密封等级：软密封结构的泄漏等级为GB／T4213 VI  级；硬密封结构的泄漏等级为GB／T4213IV级。

4、气动V形调节球阀为直角回转结构，当阀芯相对阀座旋转时具有较强的剪切作用，因此尤其适用于带有纤维和微小颗粒介质的调节。

5、执行机构采用美国Bellofram公司的GTX系列齿轮、齿条式双活塞气动执行机构，该执行机构具有体积小、重量轻、输出力大等特点，且活塞与缸体间配有低摩擦系数的非金属导向环，避免活塞与缸体的直接接触，降低了摩擦力，因而使执行机构动作灵敏、使用寿命长。

6、正、反作用方式变换较为方便只需打开执行机构二端的气缸盖，将二活塞旋转1 80。安装，即能实现作用方式的转换。

7、整机具有结构简单、维护方便、体积小、重量轻、易于安装等优点。

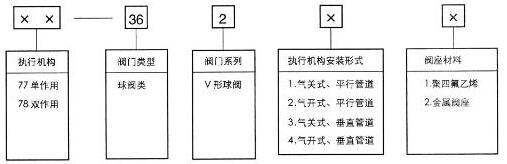

二、产品型号及编制说明

三、主要技术指标

基本误差：±2%

回差：2%

死区：0.6%

泄漏等级：金属密封 GB/T4213Ⅳ级

软密封GB/T4213Ⅵ级

四、阀体常用材料、适用介质温度

五、主要技术参数

注：表中的执行机构配置为标准配置，如现场气源较低和关闭压差过大或过小时，执行机构的配置可能与表中不符。

六、主要零件的常用材料
