一、77-36100气动O形切断球阀 概述
77-36100系列气动O形切断球阀由气动单、双作用执行机构和O形球阀二部分组成。DN15～DN200球阀为浮动球结构并配以具有挠性的唇形阀座，DN250和DN300球阀为固定球结构。执行机构采用进口的齿轮、齿条式双活塞气动执行机构，有单作用、双作用二种结构形式。气动O形切断球阀整机具有结构简单、体积小、重量轻、密封可靠、寿命长、操作方便等优点，可广泛应用于石油、化工、电力、食品、轻纺等行业的自动化控制和远程控制中。
二、产品型号及其编制说明

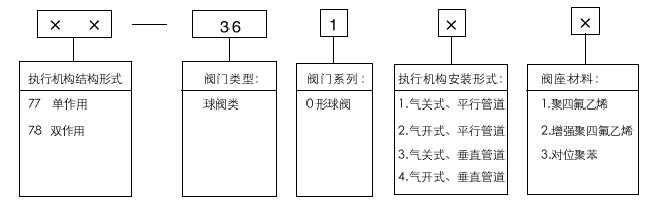

型号编制见下图：
示例：77-36122 PN1.6MPa、DN50
表示配用单作用执行机构、气开式球阀，执行机构平行管道安装，阀座材料为增强聚四氟乙烯，阀门公称压力PN1.6MPa，公称通径为50mm。
三、主要技术参数
1.本产品企业标准代号：Q/YXBM816
2.系列参数
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
公称压力 PN（Mpa） | 1.6；2.5；4.0 | |||||||||||||
额定转角 | 90度 | |||||||||||||
执行机构结构形式 | 单作用；双作用 | |||||||||||||
整机作用方式 | 气开式；气关式 | |||||||||||||
连接方式 | 法兰式（法兰标准：JB79-59） | |||||||||||||
泄漏等级 | 进口气源压力0.6Mpa下，泄漏量为零 | |||||||||||||
气源压力 | 0．6Mpa | |||||||||||||
气源接口 | 1/4NPT | |||||||||||||
使用环境温度 | -20℃~+90℃，-40℃~+160℃（作特殊定货） | |||||||||||||
3.较大工作压差与温度（见图一）
4.阀与执行机构标准组配和动作时间
标准组配是建立在气源压力为0.6MPa及全压差基础上（限于执行机构的输出力矩，有些组配对阀门的使用压差有一定的限止，详见各组配表附注），如使用的现场气源压力低于0.6MPa或压差较小、介质较苛刻时，执行机构配置可能与表格中的执行机构型号不同，具体可与制造商联系。
（1） 双作用执行机构、阀座材料：聚四氟乙烯
a. PN1.6MPa:阀与执行机构标准组配
公称通径DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63 | 75 | 92 | 118 | 143 | 210 | ||||||||
动作时间（S） | 1 | 1.5 | 2 | 5 | ||||||||||
手轮机构 | HJ38 | HJ54 | ||||||||||||
b. PN2.5MPa:阀与执行机构标准组配
公称通径DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63 | 75 | 92 | 118 | 143 | 160 | 210 | |||||||
动作时间（S） | 1 | 1.5 | 2 | 5 | ||||||||||
手轮机构 | HJ38 | HJ54 | ||||||||||||
c. PN4.0MPa:阀与执行机构标准组配
公称通径DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63 | 75 | 92 | 127 | 160 | 210 | ||||||||
动作时间（S） | 1 | 1.5 | 2 | 5 | ||||||||||
手轮机构 | HJ38 | HJ54 | ||||||||||||
注：使用压差应小于2.0MPa
（2） 双作用执行机构、阀座材料：增强聚四氟乙烯，对位聚苯
a. PN1.6MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63 | 75 | 92 | 127 | 143 | 254 | ||||||||
动作时间（S） | 1 | 1.5 | 2 | 8 | ||||||||||
手轮机构 | HJ38 | HJ80 | ||||||||||||
b. PN2.5MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63 | 75 | 92 | 127 | 143 | 160 | 254 | |||||||
动作时间（S） | 1 | 1.5 | 2 | 8 | ||||||||||
手轮机构 | HJ38 | HJ80 | ||||||||||||
c. PN 4.0MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63 | 75 | 92 | 127 | 160 | 254 | ||||||||
动作时间（S） | 1 | 1.5 | 2 | 8 | ||||||||||
手轮机构 | HJ38 | HJ80 | ||||||||||||
(3)单作用执行机构、阀座材料：聚四氟乙烯
a. PN1.6MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S9 | 190S10 | 210S10 | 255S10 | |||||
动作时间（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | ||||||
手轮机构 | HJ38 | HJ54 | HJ80 | |||||||||||
b. PN2.5MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 190S9 | 210S10 | 255S10 | |||||
动作时间（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | ||||||
手轮机构 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用压差应小于2.0MPa
c. PN 4.0MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 210S10 | 255S10 | ||||||
动作时间（S） | 2.5 | 3 | 4 | 5 | 10 | 12 | 12 | 26 | ||||||
手轮机构 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用压差应小于2.0MPa
（4）单作用执行机构行机构、阀座材料：增强聚四氟乙烯，对位聚苯
a. PN1.6MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 190S9 | 210S10 | 255S10 | |||||
动作时间（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | ||||||
手轮机构 | HJ38 | HJ54 | HJ80 | |||||||||||
b. PN2.5MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 160S10 | 190S9 | 210S10 | 255S10 | 300S13 | ||||
动作时间（S） | 2.5 | 3 | 4 | 5 | 8 | 10 | 12 | 26 | 28 | |||||
手轮机构 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用压差应小于2.0MPa
c. PN 4.0MPa:阀与执行机构标准组配
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
执行机构GTX- | 63S8 | 75S8 | 92S8 | 110S8 | 127S10 | 190S8 | 210S10 | 300S13 | ||||||
动作时间（S） | 2.5 | 3 | 4 | 5 | 10 | 12 | 26 | |||||||
手轮机构 | HJ38 | HJ54 | HJ80 | |||||||||||
注：使用压差应小于2.0MPa
