一、ZMBT－10气动薄膜隔膜调节阀 概述
ZMBT－10气动薄膜隔膜调节阀为无填料函结构，节流元件为弹性隔膜，阀体流道平滑；阀体衬里和隔膜均可采用耐腐蚀材料制造，适用于控制各种腐蚀性和悬浮液介质。
结构特点：
1、采用耐腐蚀衬里阀体和耐腐蚀隔膜，可以避免金属阀体被腐蚀，适用于强酸、强碱、强腐蚀性介质的调节。
2、适用于高粘度流体和带有悬浮颗粒（颗粒硬度必须小于橡胶）与纤维介质的调节。
3、无填料函、结构简单，维修方便。且介质不与外界接触，可用于有毒介质和污染介质的调节。
4、采用橡胶隔膜密封、无泄漏，在许用压差范围内可作为切断阀用。
5、具有比一般调节阀大的流通能力。
二、产品型号及其编制说明
型号 | ZMA/BT-10型 |
型号编制说明
示例：ZMAT-10B(DN50)
表示气关式隔膜阀，带正作用执行机构，公称压力PN1.0MPa,口径为50mm。
三、连接形式
法兰连接，法兰标准按JB78-59 PN1.0MPa
四、主要技术参数
公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数KV | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | |
流量特性 | 近似快开特性 | |||||||||
公称压力PN MPａ | 1.0 | |||||||||
配用执行机构型号 | ZM（A/B）-2 | ZM（A/B）-3 | ZM（A/B）-4 | |||||||
膜片有效面积FE(cm2) | 280 | 400 | 630 | |||||||
额定行程mm | 10 | 16 | 25 | 40 | ||||||
作用方式 | 气关式（B）；气开式（K） | |||||||||
弹簧压力范围（KPa） | 标准20~100,可选用40~200, 20~60, 60~100, | |||||||||
气源压力（MPa） | 标准0.14；可选用0.24 | |||||||||
气源接口 | M16X1.5 | |||||||||
固有可调比R | 30：1 | |||||||||
五、主要技术性能指标
1.本产品企业标准代号： Q/YXBM673
2.主要性能指标
项目 | 技术指标（不带阀门定位器） | 技术指标（带阀门定位器） |
基本误差 | ±15% | ±4% |
回差 | 10% | 3% |
死区 | 8% | 1% |
泄漏量 | 隔膜材料为氯丁橡胶：0；隔膜材料为氟橡胶：0. 1%×阀额定容量 | |
额定流量系数误差 | ±10% | |

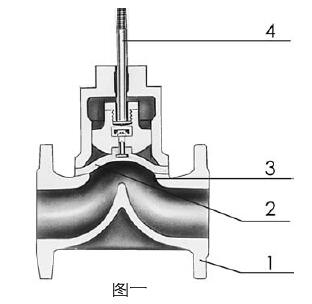

六、主要零件的常用材料（见图一）
