流量积算仪
- 产品简介：
流量积算仪要性能特征： ·仪表精度为0.5%FS±1dig ·显示积算方式有：比便方式、开方方式、 小信号切除方式、开方加小信号切除方式，比例加小信号切除方式 ·具有自动校零系统 ·具有温度或
- 咨询热线：021-56521297
-
产品详情
-
联系我们
流量积算仪要性能特征：
· 仪表精度为0.5%FS±1dig
· 显示积算方式有：比便方式、开方方式、
小信号切除方式、开方加小信号切除方式，比例加小信号切除方式
· 具有自动校零系统
· 具有温度或压力补偿，补偿精度0.2级
● 输入形式
电压
0~5V.DC、1~5V.DC
电流
0~10mA.DC,4～20 mA.DC
频率
0.01~10000Hz
● 输出形式
四路继电器触点输出，可用于瞬时流量报警或累积流量控制。
*F型只有二路继电器输出
● 变送输出
仪表瞬时值模拟量输出。
二线制变送器供电电源24V.DC/80mA
● 显示方式
四位数字显示瞬时值，六为数字显示累计值
● 供电电源：
85~260VAC 50HZ~60HZ
或24ADC

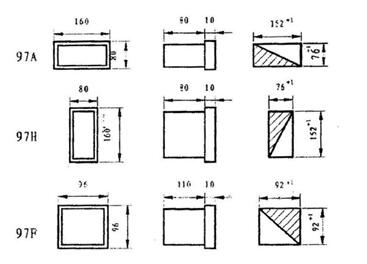

流量积算仪外形及开孔尺寸：
流量积算仪 型号表示：
X S J －9 7 □ □ □ - D
| X | S | J | 规格 | 内容 | ||||||
| - | ||||||||||
| 97 | 产品序列号 | |||||||||
| A | 160×80(mm)横式 | |||||||||
| H | 80×160(mm)竖式 | |||||||||
| F | 96×96(mm)（较多带二组开关量） | |||||||||
| 0 | 电流输入无补偿 | |||||||||
| 1 | 电流输入带温度补偿 | |||||||||
| 2 | 电流输入带压力补偿 | |||||||||
| 3 | 电压输入无补偿 | |||||||||
| 4 | 电压输入带温度补偿 | |||||||||
| 5 | 电压输入带压力补偿 | |||||||||
| 6 | 频率输入无补偿 | |||||||||
| 7 | 频率输入带温度补偿 | |||||||||
| 8 | 频率输入带压力补偿 | |||||||||
| 9 | 电流双流量 | |||||||||
| 0 | 不带报警 | |||||||||
| 1 | 一组开关量 | |||||||||
| 2 | 二组开关量 | |||||||||
| 3 | 三组开关量 | |||||||||
| 4 | 四组开关量 | |||||||||
| 5 | 一路模拟量输出 | |||||||||
| 6 | 一路模拟量输出，一组开关量 | |||||||||
| 7 | 一路模拟量输出，二组开关量 | |||||||||
| 8 | 一路模拟量输出，三组开关量 | |||||||||
| 9 | 一路模拟量输出，四组开关量 | |||||||||
| - | - | |||||||||
| D | 带24V直流电源（80mA） | |||||||||
| X | S | J | - | 97 | □ | □ | □ | - | D | |
流量积算仪接线端子图

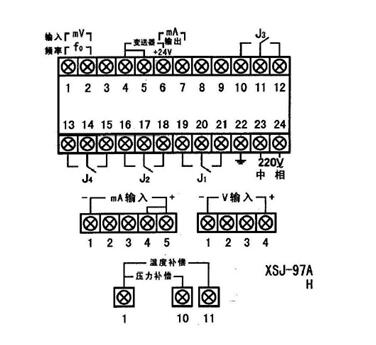

·XSJ-97A型，XSJ-97H型接线图

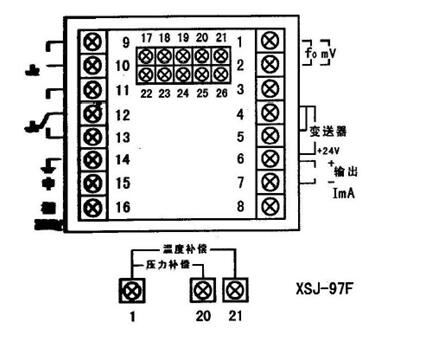

·XSJ-97F型接线图
