数字调节仪
- 产品简介：
数字调节仪主要技术指标： · 具有程序控制，最大程度设定10段 · 美国定制专用微机电路（ASLC）。 · 精度等级0.3%FS±1dig · 放大器零位自动软件校正技术，高精度低漂移。 · 自动/手动，双向
- 咨询热线：021-56521297
-
产品详情
-
联系我们
数字调节仪主要技术指标：
· 具有程序控制，较大程度设定10段
· 美国定制专用微机电路（ASLC）。
· 精度等级0.3%FS±1dig
· 放大器零位自动软件校正技术，高精度低漂移。
· 自动/手动，双向无扰动切换。
· 齐全的输出和调节规律供选择。
· 带串行通讯接口 RS-232C、RS-422、RS-485。
· 采用E2 PROM,数据永久保存。
· 具有PLD自整定功能。
· 仪表输入输出与微机电路相互全隔。
· 采用SMT表面贴装技术。
● 数字调节仪 输入形式
热电偶：
B：400～1800℃
S：0～1600℃
K：0～1300℃
E：0～800℃
T：0～400℃
热电阻：
Pt100：-200～500℃
Cu50：-50～150℃
线性：
0～10mA.DC
4～20mA.DC
0～5V.DC
1～5V.DC
● 数字调节仪 输出形式
控制
二位式：不灵敏区范围0.1%~10%，继电器触点输出。
时间比例：周期1~200秒 比例带0.1%~400.0%
继电器触点输出
二 位PLD：周期1~200秒 比例带0.1%~400.0%
积分时间：0~3600秒 微分时间:0~3600秒
继电器触点输出。
连续PLD: 例带0.1%~400. 积分时间：0~3600秒
微分时间:0~3600秒
0~10mA（4~20mA）DC输出
三位PLD：不灵敏区0.0~10.0%可调
继电器触点输出
继电器动作范围0.1~10.0%
继电器动作周期1~200秒
阀位反馈信号0~10mA（4~20mA）DC
0~1KΩ电阻信号
逻辑输出：24V DC 20mA
固态继电器输出：容量2A 250V
● 数字调节仪 报警
二组继电器触点输出可工作上下限报警用
一路过程报警可用作系统的保险装置，即一旦测量值
大于过程报警设定值，仪表的输出值切道输出下限值。
● 数字调节仪 过程量输出
0~10mA DC、4~20Ma DC、0~5 DC、1~5V DC.
● 数字调节仪 供电电源
开关电源：86~264V AC 50HZ±5%
功 耗：6VA
提供变送器电源： 24V DC, 50mA
数字调节仪 型号表示
XTM□－1□□□－□
| X | |
| T | |
| M | |
| □ 面板尺寸 | A） 160×80横式 |
| 1 | |
| □输出形式 | 0） 二位式：继电器触点输出 |
| □ 报警功能 | 0） 无报警 |
| □ 输入形式 | 1 热电偶 |
| □ 附加功能 | A） 自整定功能 |

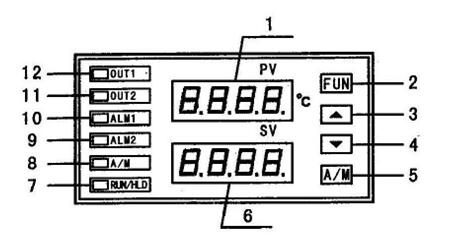

数字调节仪 面板显示功能：
1 上排显示器 7 功能选择指示灯
2 功能选择键 8 手/自动切换指示灯
3 加数键 9 第二路报警指示灯
4 减数键 10 第一路报警指示灯
5 手/自动切换键 11 阀门反转指示灯
6 下排显示器 12 阀门正转指示灯

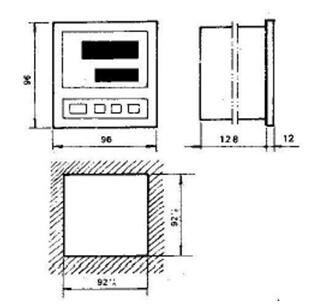

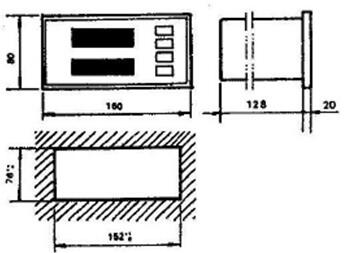

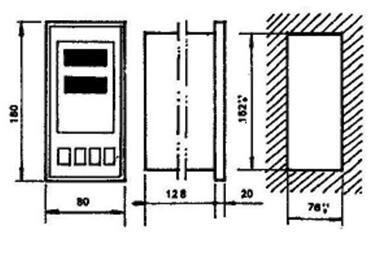

数字调节仪 外形及开孔尺寸 单位：mm
·XTMA-1000
·XTMA(H)-1000
·XTND-1000
·XTMF-1000

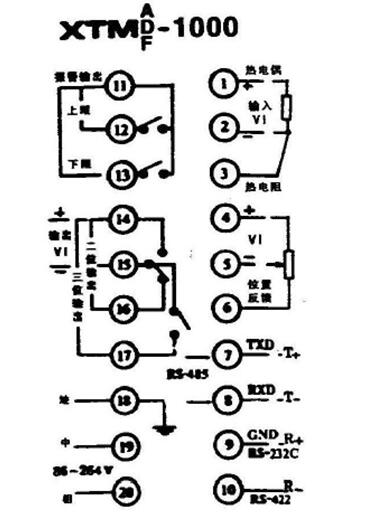

接线端子图：
·XTMA/XTMA(H)
·XTMD/XTMF

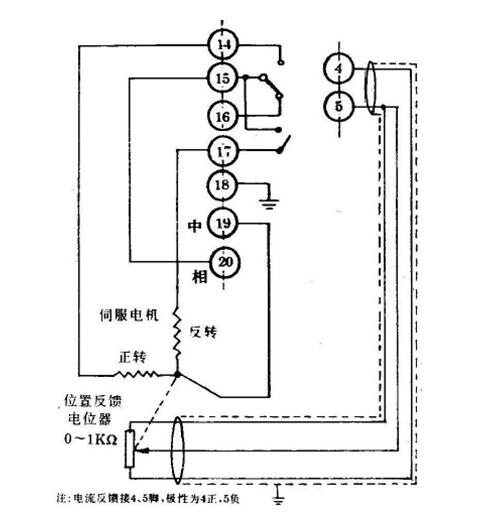

三位PLD输出
