数字显示仪
- 产品简介：
数字显示仪主要性能特性： ·采用先进的SMT表面贴装技术 ·采用先进的开关电源，使仪表更显轻巧 ·具有全输入功能，不但使仪表具备一表多用，具增加仪表的可塑性。 ·具有掉电保护功能。
- 咨询热线：021-56521297
-
产品详情
-
联系我们
数字显示仪主要性能特性：
· 采用先进的SMT表面贴装技术
· 采用先进的开关电源，使仪表更显轻巧
· 具有全输入功能，不但使仪表具备一表多用，具增加仪表的可塑性。
· 具有掉电保护功能。
· 具有掉电保护功能。
· 精度为5%FS±1ding.
· 二组断电器输出灵活使用，可用于报警，也可用于调节。
· 线性输入时量程可随意迁移。
· 具有极高的性能价格比。
· 显法清晰直观
· 可靠而实用的仪表安装结构。
· 分辨力为14bit.
· 具有传感器误差修正功能。
● 输入形式
热电偶：
B:0～1800℃ S:0～1600℃
K:0～1300℃ E:0～800℃
T:0～300℃ J:0～800℃
Wu-Re3-25 0～2000℃
热电阻：
Pt100：-100～200℃，-200～600℃，Cu50：0～150℃
线性输入：
mV输入：0～100mV.DC; 0～50mV.DC; 0～100mV.DC；
电压输入:0～5V.DC; 1～5V.DC;
电流输入：0～100mA.DC; 4～20mA.DC；
电阻远传压力信号：0~400Ω
辐射感温器：
WFT-202(F1石英玻璃)400～1200℃
WFT-202(F2，K9玻璃)700～2000℃
● 数字显示仪输出形式
二组继电器触点输出可任意组成以下方式：
1、上限报警
2、下限报警（二位式控制）
3、上、下限报警（三位式控制）
4、上、上限报警
5、下、下限报警
每副触点的不灵敏区为0～9999任意可调
每副触点的容量为3A、220V AC,无感负载。
● 数字显示仪供电电源
变压器供电：220V±10% 50Hz～60 Hz
开关电源：86V～264VAC 50Hz～60 Hz
变送器供电电源：24V、30mA.DC
数字显示仪型号表示
X □ M - □ □ - D
| X | 规格 | 内容 | ||||||||
| Z | 单显示 | |||||||||
| T | 带调节 | |||||||||
| 仪表形式 | M | |||||||||
| A | 160×80（mm）竖式为A（H） | |||||||||
| D | 96×96（mm） | |||||||||
| E | 72×72（mm） | |||||||||
| F | 48×96（mm） 竖式为F（H） | |||||||||
| 外形尺寸 | - | |||||||||
| 1 | ||||||||||
| 0 | 上、上限报警 | |||||||||
| 1 | 上、下限报警 | |||||||||
| 2 | 下、上限报警 | |||||||||
| 3 | 下、下限报警 | |||||||||
| 调节方式/报警方式 | 0 | 全输入 | ||||||||
| 1 | 热电偶 | |||||||||
| 2 | 热电阻 | |||||||||
| 4 | 远程压力表 | |||||||||
| 5 | 线性输入 | |||||||||
| 6 | 辐射感温器 | |||||||||
| - | ||||||||||
| 附加功能 | 带24V变送器电源 | |||||||||
| X | □ | M | □ | - | 1 | □ | □ | - | D | |
注：用户在订货时写明具体型号，出厂时按该型号设置，若不写明具体型号、规格，则按说明书上的出厂值设置。

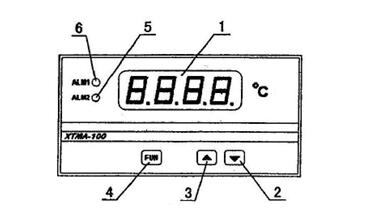

面板显示功能：
1、显示器
2、加数键
3、减数键
4、功能选择键
5、第一路报警指示灯
6、第二路报警指示灯

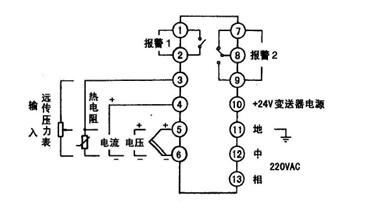

外部接线图：
注：变送器供电电源24V电压输出，其中接线如下（二线制）：

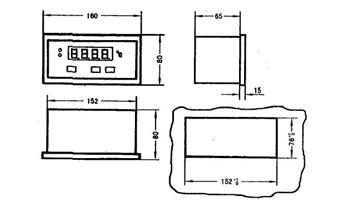

外形和开孔尺寸：
