温度巡检仪
- 产品简介：
温度巡检仪主要性能特征： ·精度为±0.5％FS±ldig。 ·采用专用芯片制成，智能化程度高。 · 1～6路可任意选择，手/自动巡检可切换。 ·每一路均可任意设置上、下限，并有4路提醒触点输出。
- 咨询热线：021-56521297
-
产品详情
-
联系我们
温度巡检仪主要性能特征：
· 精度为±0.5％FS±ldig。
· 采用专用芯片制成，智能化程度高。
· 1～6路可任意选择，手/自动巡检可切换。
· 每一路均可任意设置上、下限，并有4路提醒触点输出。
· 产品特点体积小安装结构可靠。
● 温度巡检仪 输入形式
热电偶
B：0～1800℃ S：0～1600℃
K：0～1300℃E：0～800℃
T：0～400℃J：0～1000℃
EA：：0～800℃N：0～1300℃
热电阻
Ptl00：-199.9～6000C
Cul00：-50～150℃
Cu50：-50～150℃
BA1：-199.9～600℃
BA2：-199.9～600℃
直流电压
0～20mV，0～100mV，0～5V，1～5V
自流电流
0~20mV，0~100mV，0~5V，1~5V
其他：
远传压力表0～400Ω，频率0.01～10000Hz
注：直流电流、直流电压、远程压力表其测量范围可随意编程。
● 输出形式
报警
该仪表有四组触点输出可作以下三种模式进行工作
· 统一提醒：16点上、下限提醒点统一设上、下限提醒、二路继电器输出。
· 1～16路提醒点(上、下限)可分别设置不同的值，只要有一路超限(上限或下限)、二路继电器就会有相应的输出。
· 4路巡检提醒加l2路巡检显示：前四路可各自单独使用一组继电器用作提醒或控制，其余12路作巡回检测用。
注：其中一、二种模式可增加二路即时提醒，用户可视需要加以使用。
继电器触点容量为3A、200V AC。
● 温度巡检仪供电电源
220V±10％AC 50Hz±5％
温度巡检仪型号表示：
X M D – 1 6 □ / □ □ □
| X | M | D | 规格 | 内容 | ||||||
| - | ||||||||||
| 16 | 巡检路数（1～16路） | |||||||||
| A | 160×80mm横式 | |||||||||
| H | 80×160mm竖式 | |||||||||
| F | 96×96mm | |||||||||
| 外形尺寸 | / | |||||||||
| 0 | 无 | |||||||||
| 1 | 上、下限统一报警，上下限继电器J1、2输出 | |||||||||
| 2 | 上、下限独立报警，上下限继电器J1、2输出 | |||||||||
| 3 | *4路巡检报警J1～J4继电器输出、12路巡检显示 | |||||||||
| 报警方式 | 1 | 热电偶 | ||||||||
| 2 | 热电阻 | |||||||||
| 3 | 其它 | |||||||||
| 5 | 电流信号 | |||||||||
| 7 | 电压信号 | |||||||||
| 输入形式 | 设计序号 | |||||||||
| X | M | D | - | 16 | □ | / | □ | □ | □ | |
注：打*号的仅限A、H型外形尺寸。

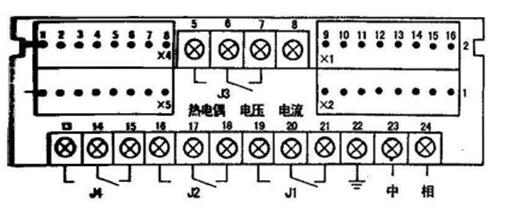

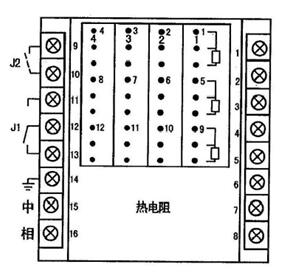

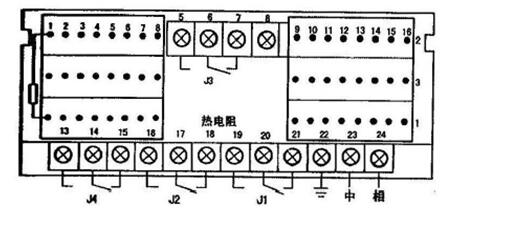

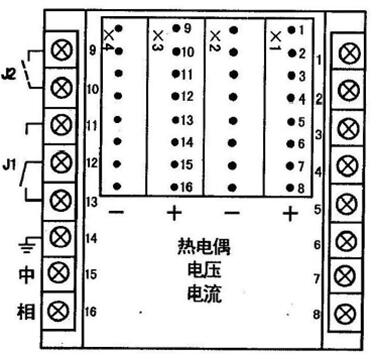

温度巡检仪接线端子图：
X M D -16A/H
X M D -16 F

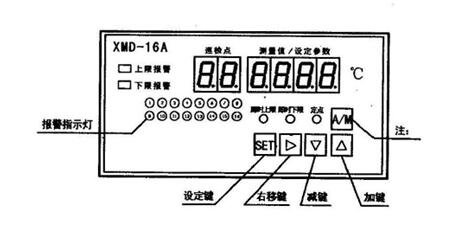

温度巡检仪 面板显示功能：
注：A/M键在设定状态按该键则设定程序倒退一步与SET键同时按下，则中途退出设定。

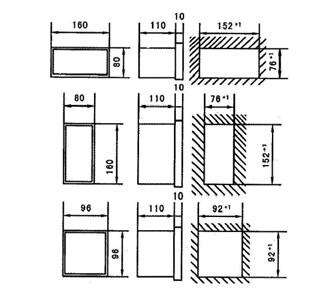

温度巡检仪外形和开孔尺寸： 单位：mm
