不锈钢差压力表概述：

CYW-100B/103B不锈钢差压表（以下简称仪表）适用于化工、化纤、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质差压、流量等参数。仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管及连接部件）、具有较强的耐腐蚀及抗工作环境侵蚀影响。

不锈钢差压力表主要技术指标

压差的测量范围、公称工作压力、准确度及接头螺纹尺寸：

不锈钢差压力表导压系统及外壳材质：

不锈钢差压力表外型及安装尺寸：

使用环境温度：-40℃~70℃

抗工作环境振动：V.H.3级

仪表外壳防护等级：IP54

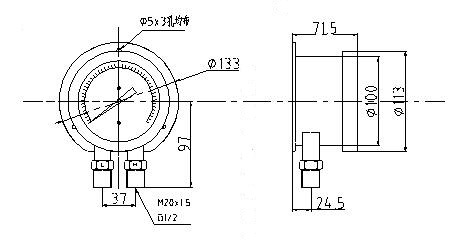

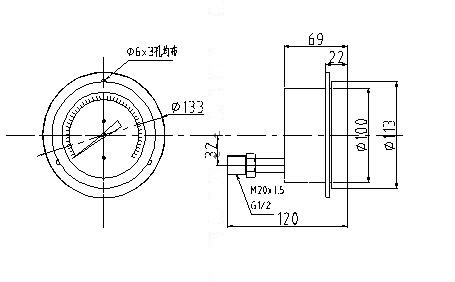

不锈钢差压力表外形尺寸

不锈钢差压力表 使用须知：

1.仪表应垂直安装于与测量点保持统一水平的位置上，否则须酌情计入由

 液位差引起的附加误差。

2.仪表接头上标有“H”的为高压端，标有“L”的为低压端。

3.仪表在测量差压时，其差压值可使用到标度范围上限值的75%以内，系统的较大静压值应不超过仪表规定的较大静压值。

4.按图4所示，安装时应在仪表的高、低压输入口前设置平衡（安全）阀（阀1），并应处于开启位置，待阀2、阀3全部开启后再将平衡阀关闭。

5.仪表在使用前应仔细核实被测介质对其产生的侵蚀程度，以免使波纹管导致早期腐蚀损坏。

6.仪表在定期维修时，如必须开启表盖时，宜借助专用工具进行。

7.仪表在受温度变化而引起示值误差增大并直接影响测量的准确性时，可剪去表壳上的

 护塞凸台。

不锈钢差压力表订货需知：

用户在订购仪表时须注明：

1.型号及名称、差压范围、较大静压、计量单位、精确度等级：

2.接头和波纹管材质：

3.接头螺纹尺寸：M20×1.5或订制：

4.对有特殊要求，如表壳内充液体或其它要求时可协商解决。

5.配三阀组（图4中阀1、2、3）。
