电阻远传压力表
- 产品简介：
电阻远传压力 表概述 电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可把被测值以电量值传至远离测量
- 咨询热线：021-56521297
-
产品详情
-
联系我们
电阻远传压力表概述
电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。
电阻远传压力表主要技术指标
准确度：1.6级
发送器起始电阻值：3~20Ω
发送器满度电阻值：340~400Ω
发送器接线端①②外加电压不大于6V
滑线电阻式发送器接线图
| 测量范围MPa |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6; 0~1 ;0~1.6;0~2.5;0~4;0~6; 0~10;0~16;0~25;0~40;0~60; |
| -0.1~0；-0.1~0.06；-0.1~0.15；-0.1~0.3；-0.1~05；-0.1~0.9；-0.1~1.5；-0.1~2.4 |
电阻远传压力表外形尺寸

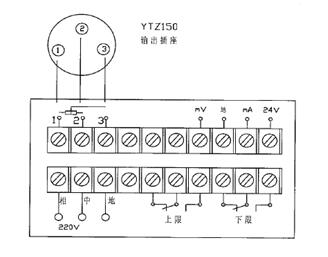

与二次仪表配套接线图
