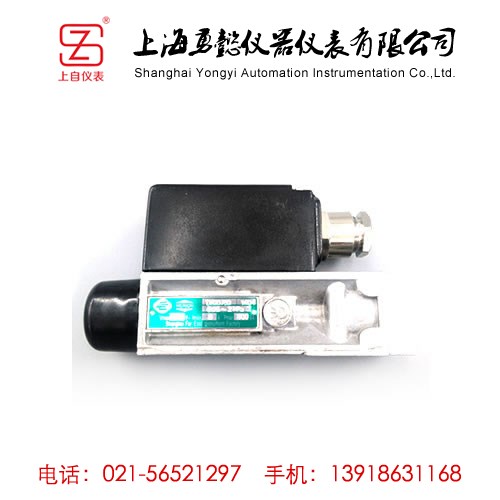

D505/18D压力控制器

  • 产品简介:
    产品概述: 控制器采用膜片式传感器和无泄漏活塞式的传感器二种型式, D500/18D 膜片式传感器可用于空气、气体等中性气体和润滑油,轻燃油等液体介质。控制器的设定值可调,调节范围-
  • 咨询热线:021-56521297
  • 产品详情

  • 联系我们

产品概述:

控制器采用膜片式传感器和无泄漏活塞式的传感器二种型式,D500/18D膜片式传感器可用于空气、气体等中性气体和润滑油,轻燃油等液体介质。控制器的设定值可调,调节范围-0.1…1.6 Mpa。



主要技术性能

工作粘度:<1×10-3m2/s

环境温度:-25~55

介质温度:-25~80

开关元件:微动开关

外壳防护等级:IP54(符合DIN40050,与GB4208中IP54相当)

安装位置:压力接口垂直向下(允许顷斜15°)

抗振性能:Max:100m/s2

重复性误差:≤2.5%

触点容量:AC 220V 6A(阻性)



特点

本控制系统是超小型设计,允许开关动作频率较高100次/分且抗震性特别好。



规格

切换差不可调


型号

设定值调节范围MPa

切换差不大于

最大允许压力*Mpa

压力传感器材料

接口类型**)

接口内螺纹

重量kg

外形尺寸图号

订货目录编号









设定值范围下限MPa

设定值范围上限MPa

外壳

密封圈

活塞




D500/18D膜片式压力控制器

-0.1…0

0.015

0.02

8

AI

丁腈橡胶


I

G1/4

0.2

1

0880100

-0.1…0

0.015

0.02

8

AI

P

-

3

0881100









0.02…0.2

0.02

0.04

8

AI

I

G1/4

1

0880200









0.02…0.2

0.02

0.04

8

AI

P

-

3

0881200









0.05…0.8

0.04

0.13

8

AI

I

G1/4

1

0880300









0.05…0.8

0.04

0.13

8

AI

P

-

3

0881300









0.1…1.6

0.06

0.24

8

AI

I

G1/4

2

0880400









0.1…1.6

0.06

0.24

8

100

P


3

0881400










注:*)在实际工作中,即使短暂的压力峰值,也不能超过此值。

**)I-接口为内螺纹    P-接口为法兰



设定值的调整

不可调切换差的控制器设定值调整步骤举例说明如下

[例]:选用订货号为0882200的控制器,要求将压力下降至8MPa(下切换值)发出触点信号,其操作步骤如下:

1.将产品旋入油压压力校验台的螺纹接口中。(如果控制器是法兰接口,则与压力校验台的法兰相接),按实际工作压力对产品施加2分钟的压力后,方可进行设定。

2.将电缆导线接入插头中,电缆的另一头接上万用表。

3.将压力加至8MPa,此值可从标准压力计中读出。

4.松开锁紧螺钉,用5mm内六角螺钉扳手,顺时针旋动设定值调节螺六角槽,使设定值由小变大,直至开关触点在8MPa处切换。

5.旋紧锁紧螺钉,调节校验台压力在8MPa上下来回变化,检验压力下降时,触点的切换值是否是8MPa,此值即为要设定的下切换值。其对应的上切换值应是8MPa加上切换差2.3MPa(左右)即为10.3MPa(左右).



附件

     可供选用附件目录编号:054767,0574773.SC5.470.505



选用和安装

1.     选用控制器最好使预定设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%~80%.

2.     控制器要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。

3.     对于有压力峰值及脉冲的受控液体介质,可在控制器接口上安装在一个压力的冲击阻尼器,以消除不利影响。

4.     通断电流不大于额定值。

5.     安装(或拆卸)控制器时要特别注意:

螺纹接口的压力控制器,管道接头旋入G1/4”螺孔深度不可超过12mm.

安装(或拆卸)控制器时,应用扳手夹持接口处六角面与管道连接,上部正方形壳体与下部六角面部件不能有相对转动。
