浮筒液位计产品简述:
UTD-3010G系列智电动浮筒液位变送器,(见图一)是上海自动化仪表股份有限公司物位仪表制造部与技术中心合作研制开发和生产的产品。是带HART通讯协议的智能化电动浮筒液位变送器。UTD-3010G的技术指标,工作性能达到进口同类仪表的水平,且价廉物美。
UTD-3010G系列浮筒式液位计(电动浮筒液位变送器)00系列有智能型变送器和传感受器组成。UTD-3010G系列浮筒式液位计(电动浮筒液位变送器)技术先进,性能可靠具有HART通讯技术,和本机零位、满度校正按键,带有LCD液晶指示。用于测量液位、界面、或者液体密度,广泛使用在炼油、化工、冶金、发电、制药等行业,能耐高温、高压,耐腐蚀。适用于各种易燃易爆场合。输出4~20mADC标准信号远距离传送与集散控制DCS系统联网使用,实现工艺流程的自动检测和自动控制。
UTD-3010G系列智电动浮筒液位变送器由智能型液位控制器和浮筒位传感器组成,浮筒液位传感器由浮筒室,浮筒(实际是沉筒,其自重大于浮力,其位置基本不动),杠杆,扭力管组成。浮筒浸没在测液在被测液体中,通过杠杆悬挂在扭力管上。扭力管承受的力浮筒的自重减去浮筒承受的液体浮力的净值,在这种合力矩作用下,扭力管旋转一定的角度,液位的变化使浮筒的吃水深度变化,从而浮力产生变化,引起扭力管角度的旋转,旋转运动传递到智能型液位控制器的摆动组件,摆动组件上的磁钢随之摆动,霍贰传感器检测到磁钢摆动形成的磁场变化,输出霍尔电压。电子电路将霍尔电压转换成HART讯号和4~20mA电流信号。由此测量液位,界面,或液体的密度。
UTD-3010G系列智能型电动浮筒液位变送器,使用本公司制造的HART通讯手操器可以在现场控制室与仪表通讯,存取与过程操作至关重要的信息。如查询,组态,标定或测试该仪表。也可以用笔记本电脑过Modem与本仪表通讯,起到手操器同样的作用。
浮筒液位计特点:
● 有现场零位、满度调整按键,可以在没有 HART手操器情况下,现场进行凋零,调满。
● 带有干式调节旋钮和本机零位、满度调整按键,在现场可方便地进行调校而不要使用HART通讯手操器。
● 精密铸造的外壳,防腐涂层的电路板,耐腐蚀材质制成的浮筒,使仪表能承受严酷的工作环境和工艺过程,防护等级达到IP66(NEMA4)。
● 精密设计制造的传感部件,使用灵敏的霍尔元件,能检测很小的转角信号,仪表能够用于测量比重差很小的场合,较小比重差为0.1g/cm3。
● 带有3-1/2数字\条形模拟LCE液晶指示:正反作用:正作用(输入、输出同向变化),反作用(输入、输出反向变化)。
● 防爆 本安:ia II CT4;隔爆:d II CT4;
● 抗电磁干扰;
浮筒液位计主要技术指标:
● 精 确 度:±0.5%FS
● 电气罩壳:IP66(NAME 4X)
● 输 出:信号范围4~20mA/20~4mA,操作范围3.8~20.5mA
● 允许负载:250~600Ω
● LCD指示器:3-1/2位数字组态成%
● 电 源: 供电电压 24v,允许电压波动 ±5%
● 过程温度:-40℃~+150℃, 高温型£+350℃
● 环境温度:-40℃+70℃, 带指示表头:-25℃~+70℃
● 环境湿度:10~95%
● 量程(单位:mm): 500. 800 1200 . 1600 . 2000
● 介质比重:0.5~1.5g/cm3
● 界面测量较小密度差:0.1g/cm3
● 工作压力(单位:MPa):4~32
● 本安型等级:ExiaIICT4
● 隔爆型等级:ExiaIICT4
● 电气接口:M20*1.5”
● 通 讯:HART通讯标准
● 较小负载:250Ω
本公司生产HART手持终端器。或市售笔记本电脑+本公司产生产Modem。
浮筒液位计安装:
UTD-3010G 系列智能型电动浮筒液位变送器在出厂前以比重为1的水为介质或相应的砝码进行调试,液可以按客户提供的比重进行调试。
1、根据与变送器匹配的传感器形式,3010G变送器的安装采用以下两种方法之一。若是外浮筒感器,传感器安装于容器外侧,若是内浮筒,传感器安装于容器顶部或侧面。
2、注:对于外浮筒传感器,浮筒室要求竖直(垂直误差不大于30),使浮筒上下微微运动时不接触浮筒室壁
外浮筒室变送器,须小心卸去浮筒室上下法兰的运输保护盖板与M5螺杆螺母,检查浮筒室内的浮筒是否安装在杠杆上,防脱片上M3锁紧螺丝是否旋紧,并慢慢竖起浮筒室,避免引起浮筒较大振动使扭管受损。
内浮筒式变送器,将内浮筒悬挂在仪表杠杆上,拧紧防脱片上M3锁紧螺丝,使内浮筒与杠杆不脱离即可,如是连接应调整连接长度(拆去若干节连接)使浮筒正好位于测量要求的量程位置。
3、检查浮筒的悬吊接头是否正确骑坐在杠杆的端部的球型头上,防脱片位置不得影响浮筒上下摆动。轻按悬吊接头后松开,让浮筒上下自由摆动,正确安装情况下,浮筒应松驰地,不受阻碍的上下跳动。
4、打开外壳右侧贴有铭牌的盖(见图二),取下左上角的锁紧螺丝及外套。(锁紧螺丝锁死了智能型液位控制器内的摆动组件用于运输过程中防颠振,不拆除锁紧螺丝仪表不能正常工作)。右上角插有调试棒。可抽出用于插入标有R,S标记的调零,调满孔中进行校零,满。使用后请回以免丢失(见图四)。
5、接线盒(见图三)有一个带螺纹的出现孔较好采用金属管穿线并与其中的一个出线孔连接,并按照仪表接线端上的“+,-”标记接线。(上+,下-)
6、电源的正极至仪表接线盒的“+”接线端,负载的正极至仪表接线盒的“-”接线端,在把负载的负端与电源的负端相连接,成为一个回路,回路的阻抗必须在250W~600W之间。
7、安全接地和接大地(密封穿线金属管),旋紧接线盒,准备就绪,方可供电。
注:静电放电会引起人生伤亡,或财产损失,易燃易爆气体场合用2.08mm2 的接地片把仪表接大地,请参考国家有关接地标准
浮筒液位计 外形尺寸及安装法兰:

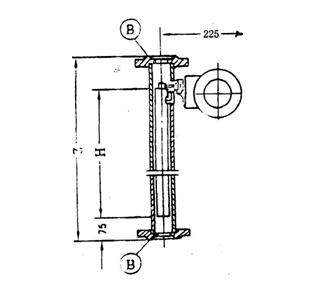

3010G尺寸图 顶底式:
3010G-01尺寸图 侧侧式:

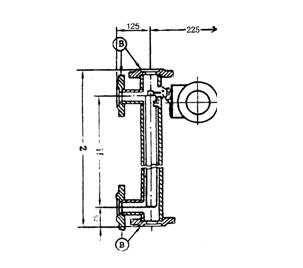

3010G尺寸图 顶侧式:
· 75m m 为仪表较低测量液位 · 75m m 为仪表较低测量液位 · 75m m 为仪表较低测量液位

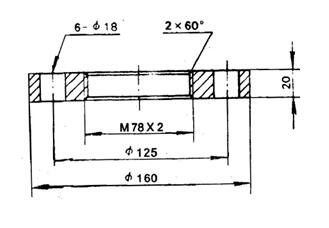

● 法兰 (E)制造尺寸:

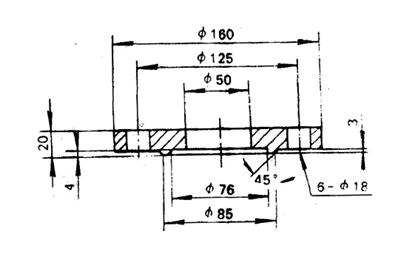

● 法兰(F)制造尺寸:
浮筒液位计工作原理
3010G尺寸图 底侧式:

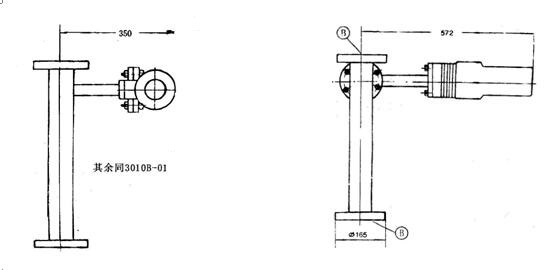

3010G尺寸图 侧置式:
· 75mm为仪表较顶测量液位
3010g-05尺寸图:
浮筒液位计 订货须知:
1、用户应提供正确的型号参数码。
2、用户应提供实际的测量范围(mm),被测介质工作压力(Mpa),被测介质比重(g/cm2),被测介质温度(℃)。
3、常规安装法兰在上述”外形尺寸及安装法兰“中已做规定。用户可制定安装法兰,但必须提供法兰标准号及规格,必要时需提供法兰尺寸。
4、 用户侧安装法兰和紧固件常规不提供。用户可要求附加,但要另外加价。
5、安装形式为外浮筒时,除浮筒室底部有安装法兰的情况外,对外浮筒侧侧,侧顶安装形式,常规浮筒室底部是G3/4“内螺纹,不带排污阀,用户可指定附加,价格另加
浮筒液位计 型号规格:
型号 | 规格 | 内容 | ||||||
UTD-3010 | ||||||||
A | A系列传感器(表头为左式要标明AL)表头朝向可变 | |||||||
B | B系列传感器(表头为左式要标明BL) | |||||||
传感器形式 | 01(02) | 外浮筒顶底液位(界面) | ||||||
11(12) | 外浮筒侧侧液位(界面) | |||||||
21(22) | 外浮筒顶侧液位(界面) | |||||||
31(32) | 外浮筒底侧液位(界面) | |||||||
51(52) | 内浮筒顶置液位(界面) | |||||||
61(62) | 内浮筒侧置液位(界面) | |||||||
05 | 高温外浮筒顶底 | |||||||
15 | 高温外浮筒侧侧 | |||||||
25 | 高温外浮筒顶底 | |||||||
35 | 高温外浮筒底侧 | |||||||
55 | 高温外浮筒顶置 | |||||||
安装形式 | 4.0 | PN4.0 | ||||||
6.3 | PN6.3 | |||||||
16 | PN16 | |||||||
32 | PN32 | |||||||
X | 其它压力等级 | |||||||
工作压力 | □□□□ | 500-2000毫米单位英制时为单位要标注:如[14]表示14时 | ||||||
测量范围 | C | 不锈钢1Cr18Ni9Ti | ||||||
G | 碳钢 | |||||||
X | 其它材质 | |||||||
筒体及连接法兰材质 | A | ExiaⅡCT6;DIP DT T13 | ||||||
B | ExdⅡBT6;DIP DT T13 | |||||||
防爆标志 | 0 | 筒体无夹套 | ||||||
Z1 | 蒸汽夹套G1/2”外螺纹安装 | |||||||
Z0 | 蒸汽夹套法兰安装;法兰标准PN1.0DN15 JB/82.2-1994 | |||||||
蒸汽夹套 | ||||||||
UTD-3010 | □ | □ | □ | □□□□ | □ | □ | □ |
