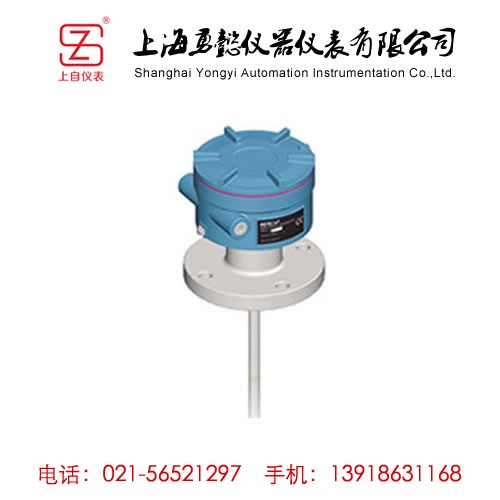

电容物位计

  • 产品简介:
    电容物位计综述: UYZ-50002系列电容物位计是UYZ-50电容物位计中的一个系列产品,电路板采用SMT技术,应用SMD表面贴装元器件,具有技术先进,质量稳定,代表九十年代的水平。仪表运用电容
  • 咨询热线:021-56521297
跟此产品相关的产品
  • 产品详情

  • 联系我们

电容物位计综述:

  UYZ-50002系列电容物位计是UYZ-50电容物位计中的一个系列产品,电路板采用SMT技术,应用SMD表面贴装元器件,具有技术先进,质量稳定,代表九十年代的水平。仪表运用电容测量技术测量物位,并且具有本质安全防爆性能的二线制仪表,要求防爆时,仪表与隔离安全栅配套使用,仪表为液体、粉料和粒料测量提供了可靠的方法,仪表不适用于粘滞导电介质。

电容物位计原理:

  一个高频振荡信号交替接通一个稳定的参考电容和探测电极。电极电容随电极周围物料的高度而改变,这一电容变化改变振荡频率,频率变化量正比于物料的高度。这种频率变化量产生的电压,并且转换成4~20mA电流输出信号。

电容物位计型号:

型号表示

UYZ-5 □ □ □ 2-□

UYZ系列号
5-系列序号
□ 电极形式

套管式:内电极1Cr18Ni9Ti杆外套聚四氟乙烯护套,外电极用户自备(金属容器内壁或辅助电极)
同轴式:内电极1Cr18Ni9Ti杆,外电极1Cr18Ni9Ti管。
裸极式:内电极1Cr18Ni9Ti管。外电极用户自备(金属容器内壁或辅助电极)
复合式:内电极1Cr18Ni9Ti杆套聚四氟乙烯管,外电极1Cr18Ni9Ti套管
无电极:用户自备 绳 式:内电极1Cr18Ni9Ti钢丝绳,外电极用户自备(金属容器内壁或辅助电极)
绳式:内电极为聚四氟乙烯套线,外电极用户自备(金属容器内壁或辅助电极)

□ 介质温度

1:-40~+85℃
2:+85~+200℃
3:-100~-40℃
4:-156~-100℃
5:-200~-156℃
6:-200~ +200℃

□ 电容迁移量A:30~180pF     B:70~2400pF
2表示为4~20mA二线制
□ 空白非防爆型 B:防爆型,防爆等级iaⅡBT5


电容物位计主要技术指标:

电源:24VDC±5%
精 确 度:±1%FS,±1.5%FS
输出信号:4~20mADC
环境温度:-40~+70℃
负载电阻:0~500Ω
电极工作温度: -200~+200℃
输出阻尼:0或3S(利用跨接器“J7”选择)
电极工作压力:2.5Mpa(25℃)
校准:零位和满量程,分离型用同轴电缆连接,电缆长度较长5m
满量程电容迁移量:A:30~180pF;
安装法兰:JB81-59, Pg2.5, Dg25
B:70~2400pF,仪表外形尺寸见附图1
测量范围:0.5,1.0,1.5,2.0,2.5,3.0m
绳    式:4.0,6.0,10,20m



电容物位计使用主要事项:

安装使用前必须了解下列注意事项。
1、工作压力,工作温度,介质性能和使用场所类别。
2、如果被测物料不是绝缘介质,必须选用带聚四氟乙烯护套的电极(如51. 54. 55),一般含水的或吸潮的物料都不是绝缘介质。
3、非直通型容器,非导电容器或非导电介质使用带护套电要接一个静止金属地极棒或其他辅助地级装置,辅助电极应与内电极平行,你电极应比辅助电极短,以保证有良好的线限
4、仪表安装法兰与容器壁(金属的)或辅助地级要可靠的导电连接。
5、介质导电率要恒定,否则要定时检验仪表
6、导电介质粘附于电极将产生错误输出。
7、不导电介质有可能被水等导电介质污染时,要选用带护套的电极。
8、只能使用直流电源,不准使用交流电源。


电容物位计安装:

1、你电极与器壁平行与辅助电极平行。
2、内电极应尽可能靠近金属器壁或辅助电极,但要主要物料不要卡在间隙之中。
3、避开搅拌器或其他障碍物,电极应不接触位以外的任何物体。电极过长的可用非金属不导电支撑物固定
4、有足够空间安装,接线,校准



电容物位计接线:

1、用带屏蔽的双绞线连接仪表和电源等,屏蔽层不必接仪表地,只与接收端的地端子相接。
2、信号线不可与交流电,高压电一起走线
3、分离型连线用同轴电缆。
