浮球液位开关产品简述
UQK系列浮球液位控制器适用于对各种容器内液体的液位控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。
产品系列分防爆和非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及 A, B, C 组成压容器的液位控制器。防爆等级DIICT4-T6.控制器不适用于对黄铜、不锈钢，铝等材料有较强腐蚀作用以及含有导磁杂质的介质。UQK触点应经中间继电器处理后再区驱逐泵阀之类大功率设备。一般一台UQK的输出信号用于泵或阀的控制就可以实现将容器内的液位控制在仪表的切换差范围内的目的。
浮球液位开关主要技术指标
| 外形 | 型号名称 | 防爆等级 | 介质压力MPa | 介质温度℃ | 切换差（mm） | 整定方式 | 安装形式 | 电源及触点容量 |
| UQK- 01型浮球液位控制器 | 1 | 150 | £14 | 不可调 | 水平 |
AC220V 1A DC100V 1.5A | ||
UQK-01-B型 防爆浮球液位控制器 | dIICT4-T6 | 4 | ||||||
| UQK-02型浮球液位控制器 | 1 | 150 | 25-550 |
无级调整 | 水平 | |||
UQK-02-B型 防爆浮球液位控制器 | dIICT4-T6 | 4 | ||||||
| UQK-03浮球液位控制器 | 1 | 150 | 14-1000 |
无级调整 |
垂直 | |||
UQK-03-B型 防爆浮球液位控制器 | dIICT4-T6 | 2.5 |

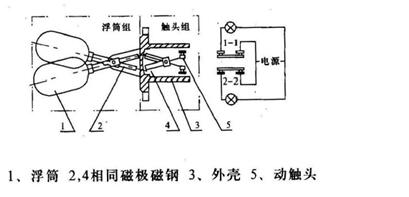

浮球液位开关结构原理
UQK系列浮球液位控制器由互为隔离的浮球组和触头组二大部分组成.
当被测液位升高至上切换点时,浮球1随之上升,使其端部的磁钢2向下摆动,通过磁力作用,推斥安装在外壳3内相同磁极4上、下摆动，其另一端的动触点5便在静触头2-2间连通。当液位下降至切点时，情况正好相反，静触点1-1被接通。上切点至下切点之间的区域称为换差区域。

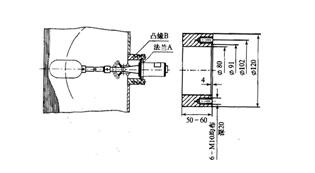

浮球液位开关安装示意图
UQK-01.02安装法兰通径不得小于Æ80，以免浮球进不了容器造成无法安装的效果。 单位mm
UQK系列水平安装

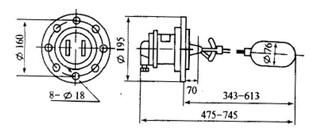

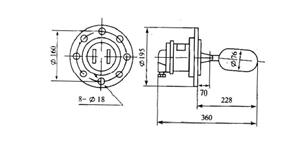

浮球液位开关外形及安装尺寸 单位：mm
●UQK-01
●UQK-02
●UQK-01-B
●UQK-02-B

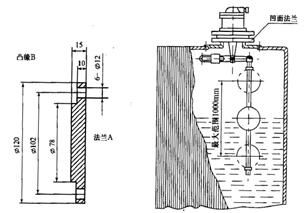

●UQK系列垂直安装示意图
● UQK-03
● UQK-03-B
注：（ ） 内尺寸分别为UQK-01,02型尺寸
01
UQK – 02 – Diidt4-T6采用标注法兰安装
03
标准：HG5016-1958 pg40, Dg80（相当于
GB2555-1981 pg40, Dg80)
凹凸面法兰（用户自配凹凸面法兰）
