磁电转速传感器产品简述：

　　SZMB—9磁电转速传感器，能将转角位移转换成电信号供计数器计数。具有体积小，结构可靠，寿命长，不需电源和润滑油等优点,非接触就能测量各种导磁材料如齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。

磁电转速传感器主要技术指标：

输出波形：近似为正弦波（≥50r/min时）

输出信号幅值：50r/min时≥300mV 传感器铁蕊和被测齿轮齿

顶间隙δ=0.5mm

被测齿论模数m≥2，齿数Z=60

材料电工钢

信号幅值大小，与转速成正比，与铁蕊和齿轮顶间隙的大小成反比。但不成线性关系。

测量范围：50～5000Hz

使用时间：连续使用

工作环境：温度-20 ～ +60℃

输出形式：X12K4P四蕊插头

外形尺寸：φ16×（L+32）

重量：285g

传输线较大长度：10m

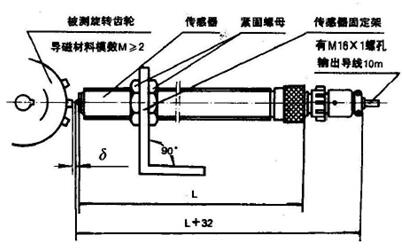

磁电转速传感器外形安装示意图：

注：L=(60、80、120)mm

根据用户要求可任意选择。如：L=60mm,可写成SZMB-9-60.
