转速记录仪概述：

　　SZMJ-302是我厂老产品SZMT-102的改进产品，两者对用户而言并无明显差别，但对内部的f/l变换器作了性能改进。

　　本仪表用于远距离测量转速，记录转速，并达二点转速报警目的，当配用SZMB－3型传感器时，能测量低转速。配用SZMB-0或SZMB-1型传感器时测量高转速。

转速记录仪主要技术指标：

使用条件：仪表在环境温度为5～＋40℃，相对湿度＜85%范围内正常工作。

基本误差：仪表在环境温度为20±2℃，相对湿度＜85%范围内基本值误差不得超过测量上限值的±1%。

温度影响：当温度从20±2℃变化到5～40℃时，仪表的示值变化换算为温度每改变10℃应不超过基本误差限的绝对值。

记录误差：仪表记录误差为示值误差±0.5%。

附加电接点容量：：220伏，1A交流，或30伏，0.5安直流，设定范围为满刻度的10%～90%。

仪表电源：220伏50赫交流，当电压变化为额定值的＋10/－15%，频率变化为额定值±5%范围内，能正常工作。

消耗功率：≤20VA

重　　量：约13公斤

量程规格：

高速测量范围：

低速测量范围：

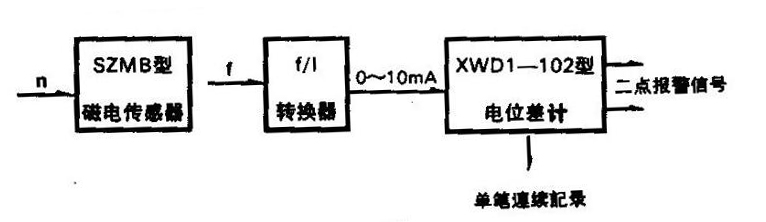

转速记录仪原理方框图：

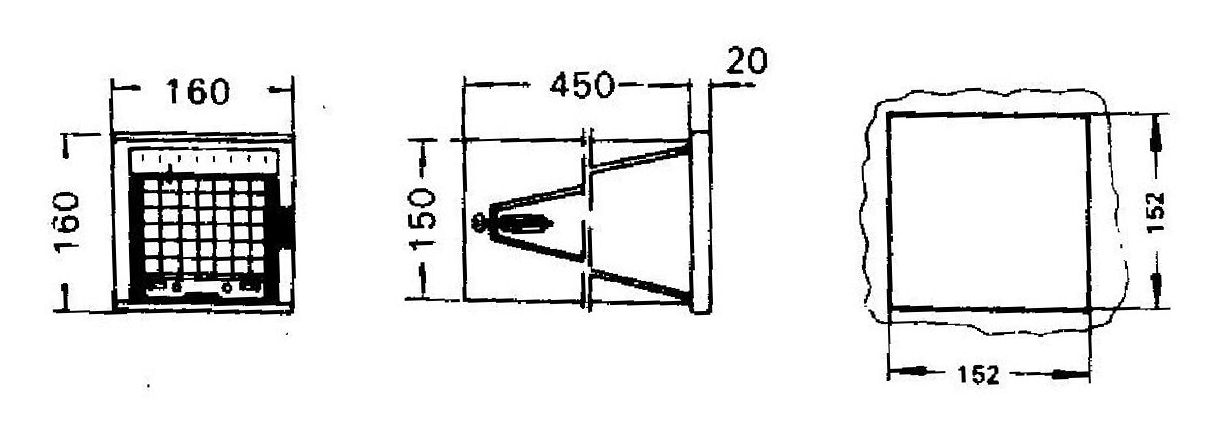

转速记录仪外形及开孔尺寸：

1.SZMB型磁电转速传感器（希望选用SZMB-1型）

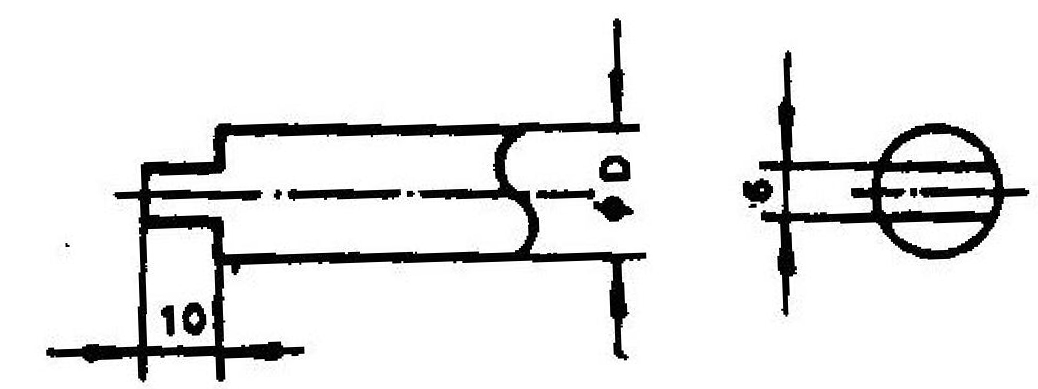

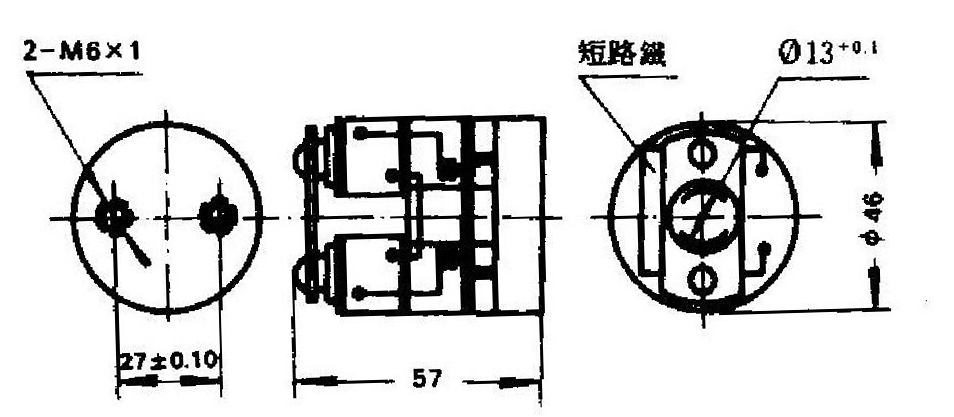

a.SZMB-0型磁电转速传感器（每一转输出2个脉冲）旋转轴尺寸：

FD约为F12~F12.5，使用时将短路铁去掉

转速在3000r/min时磁电传感器输出电压³0.2V

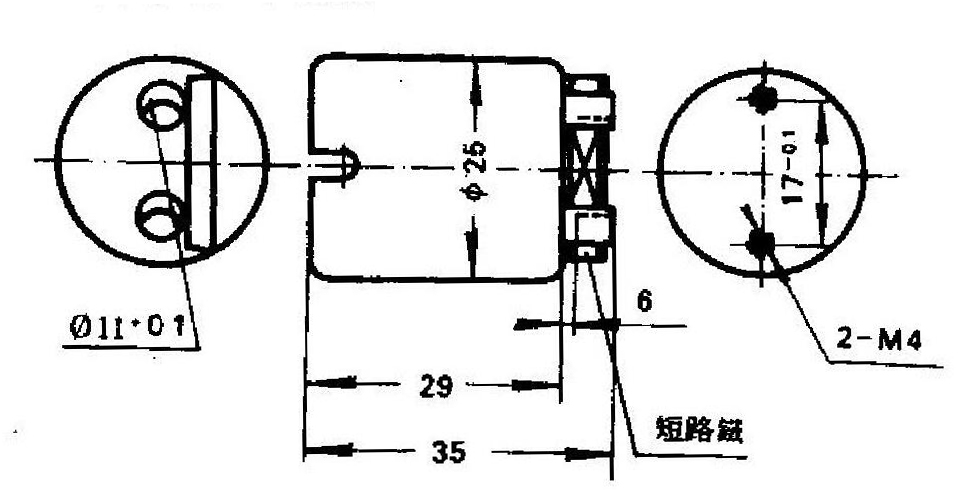

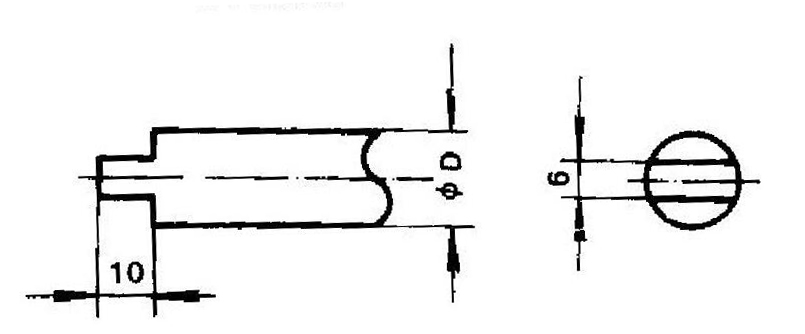

b.SZMB-1磁电转速传感器（每转一转输出2个脉冲）旋转轴尺寸：

FD约为F10~F10.5，使用时将短路铁去掉

转速在3000r/min时电磁传感器输出电压³0.2V

2.PZ-1型频率转换器：已安装在XWD1型记录仪表内

3.XWD1型记录仪表
